晶闸管模块1种全新的PWM-ZVS-FB变换器

上面线路都是有1个同样的弊端，即在轻载时做到零电压开关较困难，且增多了2个谐振开关，导致控制回路显得十分复杂。文献[4]中提到了1种全新的PWM?ZVS-FB变换器，如下图6所显示，变换器各点波型如下图7所显示。左桥臂是滞后桥臂，右桥臂是超前桥臂。

左桥臂和左侧2个电容（2个电容极大，能够当做是2个电压源），变压器T1组成一个半桥拓扑构造；左右桥臂和变压器T2组成1个全桥拓扑构造，左桥臂上下开关的导通时间为半个周期（死区时间忽略）。经过调节右桥臂与左桥臂导通和断开信号的相位，做到电压的调节。

其滞后桥臂零电压开关主要是经过变压器T1和变压器T2的励磁电流来做到。为降低占空比的流失，将2个变压器的漏感获得较小，变压器T1上的励磁电流波型如下图8所显示，所以，变压器T1的励磁电流的增加并不会造成占空比的流失，而变压器T2的励磁电流波型如下图9所显示，它的增加会造成开关导通耗损增多。

为了能减低占空比耗损，防止导致过量的导通耗损，将变压器T1的励磁电流获取对比大，将变压器T2的励磁电流和两变压器的漏感获取对比小。因为输出电压等于变压器T1和变压器T2的副边电压值之和，当2个变压器副边电压和变成0时，开关S1上的电压已抽取了一部分，在原边被副边钳位后，S1上的电压并非Vin，反而是低于Vin，使完成滞后桥臂开关管的零电压导通更为容易。

由理想波型图图7解析可看得出，因为2个变压器同時传送能量，该线路的输出电压的纹波也较小，如此輸出滤波电感可以设计得较小，进而降低了设计成本和变换器的体积。

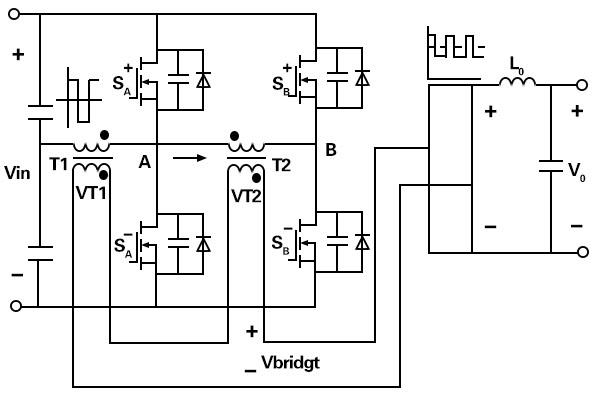

图6 全新的PWM-ZVS-FB变换器

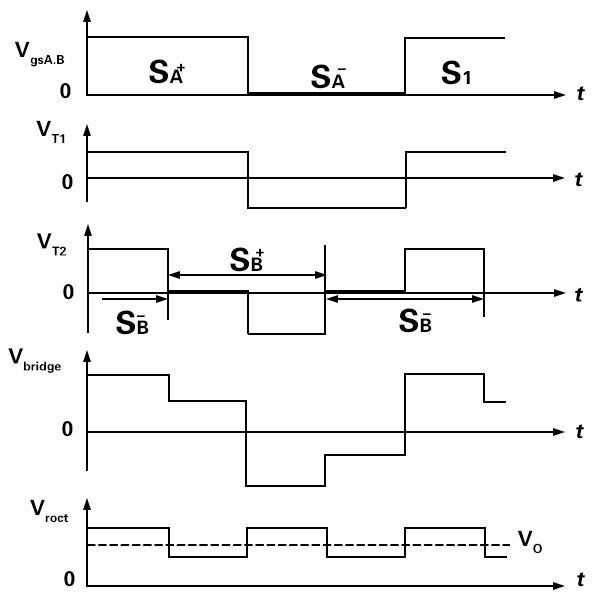

图7 全新的PWM-ZVS-FB变换器各点波型

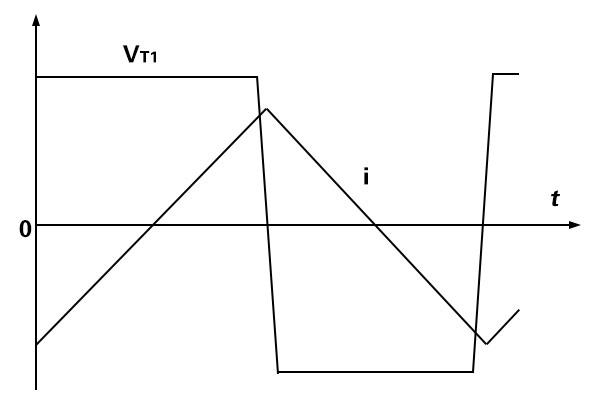

图8 变压器T1原边励磁电流波型

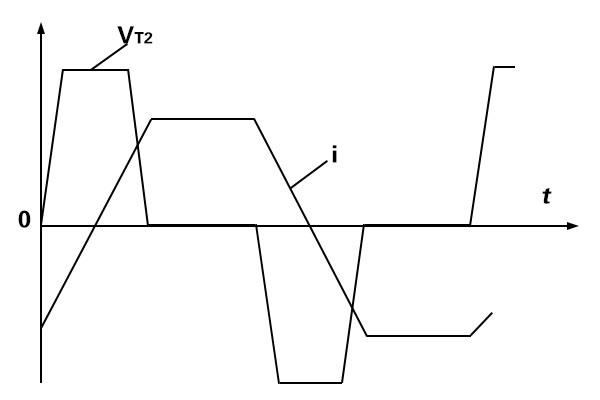

图9 变压器T2原边励磁电流波型

该拓扑结构在没提升任何的开关管的情形下，顺利完成零电压开关，并且因为变压器T1的存在，促使零电压开关可以在轻载时能够完成。同時又使輸出的性能获得改进。
