双向晶闸管应用领域

为正常情况下用双向晶闸管，需定量了解其基本参数，对双向晶闸管进行恰当选取并采取有效措施以实现各参数的标准。

耐压级别的使用：一般是把VDRM（断态重复峰值电压）和VRRM（反向重复峰值电压）中较小的值标作该元器件的额定电压。使用时，额定电压应是正常情况下工作峰值电压的2~3倍，用作允许的操作过压裕量。

电流的判定：因为双向晶闸管一般是用在交流电路中，所以无需平均值而用有效值来表示它的额定电流值。因为晶闸管的负载能力比通常电磁元器件小，因此通常家电中选取晶闸管的电流值为实际工作电流值的2~3倍。另外，晶闸管承载断态重复峰值电压VDRM和反向重复峰值电压VRRM时的峰值电流应小于元器件规定的IDRM和IRRM。

通态（峰值）电压VTM的使用：它是晶闸管通以规定倍数额定电流时的瞬态峰值压降。为降低晶闸管的热损耗，应尽量使用VTM小的晶闸管。

维持电流：IH是维持晶闸管维持通态所必要的最小主电流，它与结温有关，结温越高，则IH越小。

电压上升率的抵制：dv/dt指的是在关闭模式下电压的上升斜率，它是预防误触发的1个主要参数。此值超限将可能造成 晶闸管出現误导通的状况。因为晶闸管的生产工艺确定了A2与G中间会存有寄生电容，如图1所示。我们知道dv/dt的变化在电容的两边会出現等效电流，这一电流便会成为Ig，也就是出現了触发电流，造成误触发。

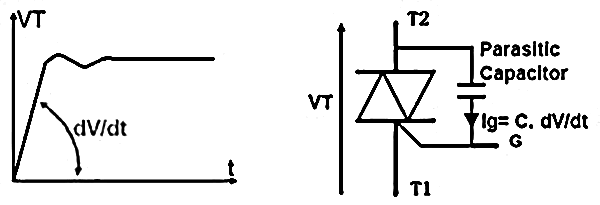

图1双向晶闸管等效示意图

转换电压上升率dVCOM/dt。驱动高电抗性的负载时，负载电压和电流的波形间一般是出现实质性的相位移动。当负载电流过零时双向晶闸管出现转换，因为相位差电压并不是零。此时双向晶闸管须马上阻断该电压。产生的转换电压上升率（dVCOM/dt）若超出允许值，会迫使双向晶闸管恢复导通模式，因为载流子没有充足的时间自结上撤出，如图2所示。

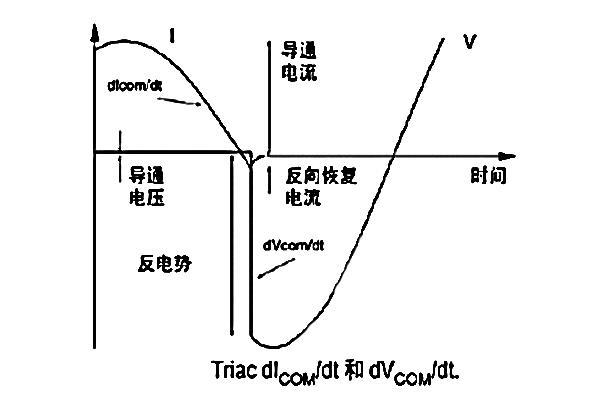

图2转换时的电流及电压变化
