双向晶闸管温度控制的电路原理图

在双向可控硅温度控制线路中，RT、VT1、VT2和RP构成温控触发线路，双向可控硅V为温控开关，了解下双向可控硅达到温度控制系统的方式。

双向可控硅温度控制线路，如下图：

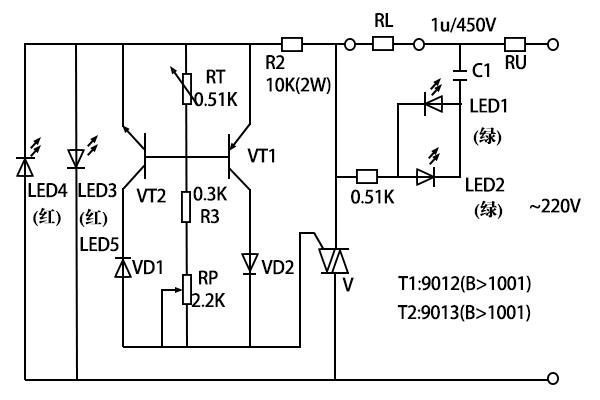

图1，双向可控硅温度控制线路

RT、VT1、VT2和RP构成温控触发线路，双向可控硅V为温控开关。

LED3、LED4反方向连接，提供2.3V交流电压。

线路接通后，热敏电阻RT两边交流电压URT》0.6V，交流正半波时VT1导通，经二极管VD1触发，V导通，交流负半波时VT2导通，经VD2负向触发，V导通，使电阻丝RL流过电流加热。

温度上升到某个数值，调节电位器RP，使URT《0.6V，三极管截止，V不被触发导通，进而达到控制温度的目标。
