单相全桥PWM整流线路

图单相全桥PWM整流线路

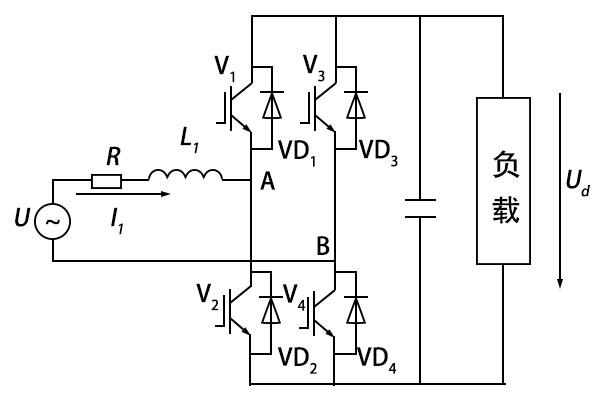

图给出了单相PWM整流线路的原理框图。在UPS中，图上的负载即是逆变器和蓄电池。

同SPWM逆变线路控制输出电压相类似，可在PWM整流线路的交流输入端AB间出现1个正弦波调制PWM波uAB，uAB中除去含有与电源同频率的基波分量外，还包含与开关频率有关的高次谐波。

因为电感Ls的滤波作用，这类高次谐波电压只能使交流电流is出现较小的脉动。

倘若忽视这种脉动，is为频率与电源频率一致的正弦波。在交流电源电压us一定时，is的幅值和相位由uAB中基波分量的幅值和其与us的相位差确定。改变uAB中基波分量的幅值和相位，就可以使is与us同相位。

上述便是西班牙CATELEC介绍单相全桥PWM整流线路，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
