整流桥漏极钳位保护线路4种方案

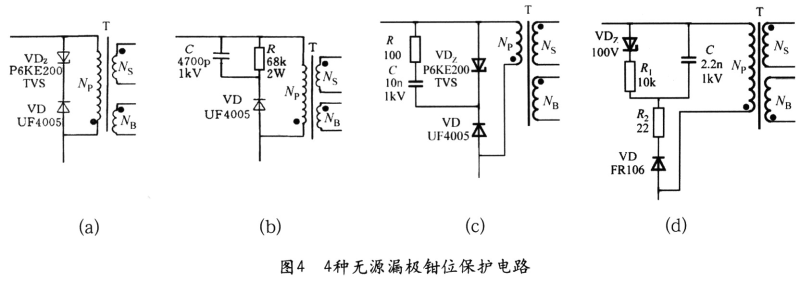

漏极钳位保护线路首要有下列4种方案设计(线路参照图4)：
(1)借助瞬态电压抑制器TVS(P6KE200)和阻塞二极管(超陕恢复二极管UF4005)组成的TVS、VD型钳位线路，如(a)图所显示。图上的Np、NS和NB各自表示一次绕组、二次绕组和偏置绕组。但也有的开关电源用反馈绕组NF来替代偏置绕组NB。

(2)借助阻容吸收元件和阻塞二极管组成的R、C、VD型钳位线路，如(b)图所显示。

(3)由阻容吸收元件、TVS和阻塞二极管组成的R、C、TVS、VD型钳位线路，如(c)图所显示。

(4)由稳压管(VDZ)、阻容吸收元件和阻塞二极管(快恢复二极管FRD)组成的VDz、R、C、VD型钳位线路，如(d)图所显示。

以上方案中以(c)的保护效果最好，它能充分发挥TVS响应速度飞快、可承担瞬态高能量脉冲之优势，而且还提升了RC吸收电路。鉴于压敏电阻器(VSR)的标称击穿电压值(U1nA)离散性较大，响应速度也比TVS慢许多，在开关电源中通常无需它组成漏极钳位保护线路。

 要指明，阻塞二极管通常可选用快恢复或超快恢复二极管模块。但有时也专门选用反向恢复时间较长的玻璃钝化整流管1N4005GP，其目的是使漏感能量能够得到恢复，以提升电源效率。玻璃钝化整流管的反向恢复时间处于快恢复二极管模块与普通硅整流管之间，但不可用普通硅整流管1N4005来替代lN4005GP。

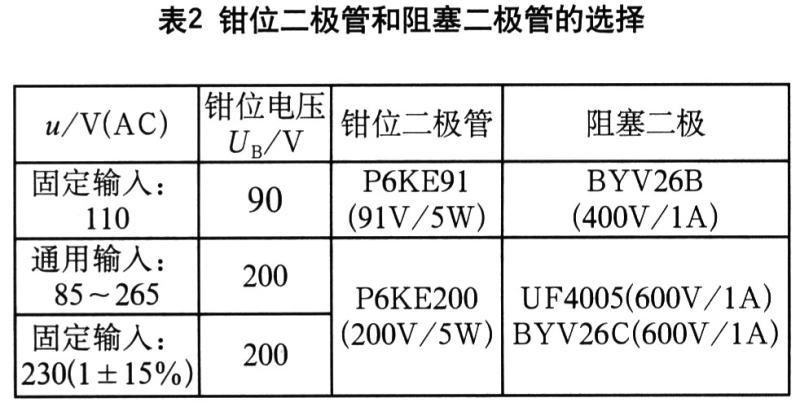

经常使用钳位二极管和阻塞二极管的选用见附表2。
