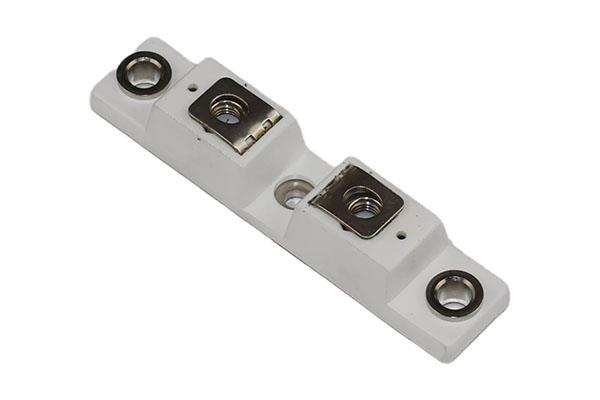

快恢复二极管模块的性能特性

1、反向恢复时间反向恢复时间tr的定义

是电流经过零点由正方向转变到规定低值的时间间隔。它是评判高频续流及整流器件性能的主要技术指标。

反向恢复电流的波型如下图1所显示。

IF为正方向电流，IRM为最大反向恢复电流。

Irr为反向恢复电流，通常规定Irr=0.1IRM。

当t≤t0时，正方向电流I=IF。

当t＞t0时，因为整流器件上的正方向电压突然变为反方向电压，所以正方向电流快速降低，在t=t1时刻，I=0。

之后整流器件上流过反方向电流IR，而且IR渐渐增加；在t=t2时刻到达最大反向恢复电流IRM值。

之后受正方向电压的作用，反方向电流渐渐减少，并在t=t3时刻到达规定值Irr。从t2到t3的反向恢复环节与电容器放电环节有相似之处。

快恢复二极管模块：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止间快速转变，增强了元件的运行频率并改进了波型。

快恢复二极管模块在制造工艺上选用掺金，单纯的扩散等工艺，可获得较高的开关速度，与此同时也可以获得较高的耐压。当前快恢复二极管模块主要运行在逆变电源中做整流元件。

2、快恢复、超快恢复二极管模块的结构特点

20A之下的快恢复及超快恢复二极管模块大多选用TO-220封装形式。从内部构造看，可分为单管、对管（亦称双管）2种。

对管内部包括2只快恢复二极管模块，按照2只二极管接法的差异，又有共阴对管、共阳对管之分。图2（a）是C20-04型快恢复二极管模块（单管）的外形及内部构造。（b）图和（c）图分别是C92-02型（共阴对管）、MUR1680A型（共阳对管）超快恢复二极管模块的外形与结构。

它们均选用TO-220塑料封装，几十安的快恢复二极管模块通常选用TO-3P金属壳封装。更大容量（几百安～几千安）的管子则选用螺栓型或平板型封装形式。
