智能晶闸管模块在电气控制中的使用

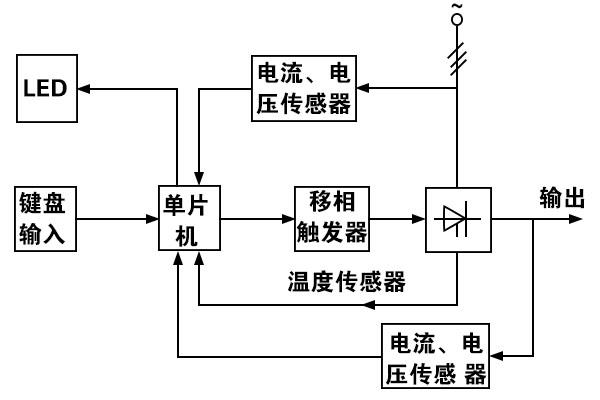

图1ITPM的详细示意图
晶闸管自1957年面世至今，伴随半导体技术以及其应用技术的不断进步，使其在电气控制行业中起到了巨大的作用。但，以往人们只有以分立器件的方式把晶闸管用在各类电气控制设备中，由分立器件构成的线路繁杂、体型大，组装调试不便，可靠性也不佳。

ITPM便是将晶闸管主线路与移相触发线路和具备控制作用的线路封装在同个外壳内的新型模块。最新ITPM的移相触发线路为全数字线路，作用线路由单片机完成，且内嵌有多路电流、电压、温度传感器，经过模块上的接插件可将各类控制线引到键盘，进行各类作用和电气参数设置，并可进行LED或LCD显示。

模块的每支芯片的电流已达1000A，电压达1600～2200V，该模块事实上已经是1个准电力电子设备，无论在体型、容量、作用、智能化程度和可靠性等层面与传统设备对比均有巨大优势，且组装、使用十分便捷。毫无疑问，有这类模块，往后便会使配电系统内的各类电气控制产生巨大转变。

ITPM的使用含义

ITPM是电力电子设备数字化、智能化、模块化的集中反映，高度呈现了现代电力电子工艺在电气控制系统中的功效。ITPM不但可以用在比较复杂的控制场所，并且用在普通开关控制场所更加是它的一个优点，因为其具备快速的开关速率和无触点断开等优势，将要使控制系统的质量和性能大幅改进。广泛和很多地使用ITPM会节约很多的金属材质，并使其控制系统的体型大大减少，还可使十分复杂的数个电气控制系统变的十分简单。用计算机集中控制，达到信息化管理，且运作维护费很低。ITPM节能效果十分明显，这对环境保护很具有意义。
