晶闸管模块1种新的并接谐振网络的零电压开关移相全桥变换器

文献中也提到了1种并接谐振网络的方式，是将谐振网络分别与2个桥臂的下管并接，如下图4所显示。

如此需调节下控制策略，其控制策略如下图5所显示。S2及S4的开通时间为DT/2，而S1及S3的导通时间为（1－D）T/2，占空比的调节无需移相，只需调节S2及S4的驱动信号的宽度就可以做到。

因为S1及S3的导通处在能量传输过程，其并接电容上的电荷能够在它们导通前由原边漏感电流和副边耦合过来的电流抽掉，它们能够做到零电压导通，但S2及S4处在换流阶段，存储在漏感上的电流不能够使S4或S2的并接电容的电压降至零，如此需要借助谐振线路。

在S2（S4）导通前，开启谐振开关Sa1（Sa2），在谐振电感上建立谐振电流，当S1（S3）断开时，就可以参加桥臂并接电容的充放电。如此线路中的4个开关管能够全部做到零电压导通。

在该线路中，谐振支路与主开关管并接，能够做到任意较宽负载的零电压开关。

因为能够降低漏感，进而降低了占空比的流失。有源辅助线路类型的增多，导致选择最合适的线路并使设计做到要求变成可能。

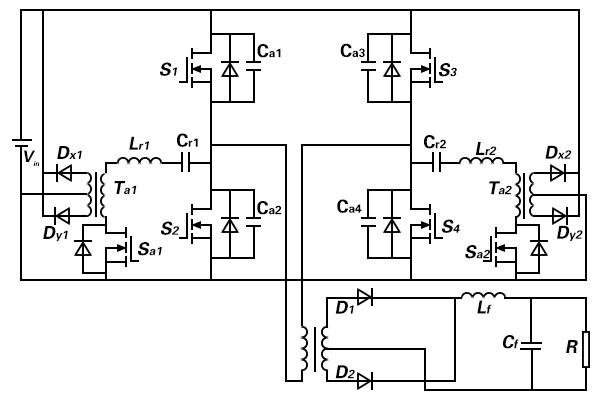

图4 1种新的并接谐振网络的ZVS移相全桥变换器

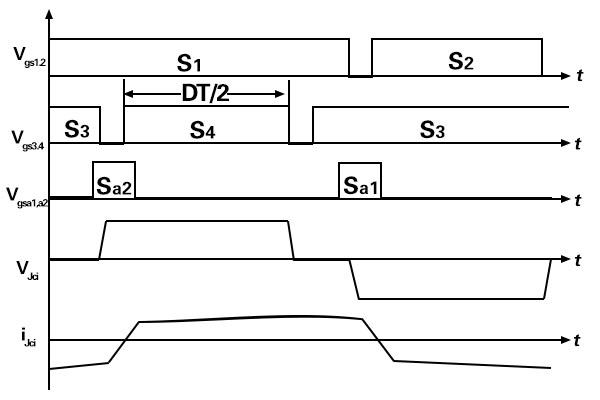

图5 新的并接谐振网络的ZVS移相全桥变换器控制策略
