桥式整流线路计算方式

桥式整流线路如下图5所显示，当中图（a）、（b）、（c）是它的3种不一样的画法。它是由电源变压器、4只整流二极管D1~4和负载电阻RL构成。4只整流二极管连接成电桥方式，故名桥式整流。

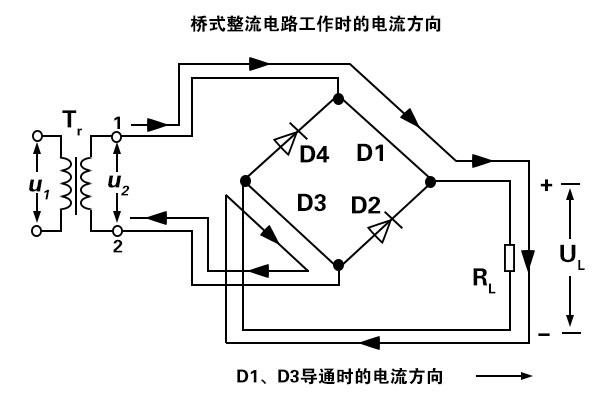

桥式整流线路的运行原理如下图6所显示。在u2的正半周，D1、D3导通，D2、D4断开，电流由TR次级上方经D1→RL→D3返回TR次级下方，在负载RL上获得一半波整流电压。

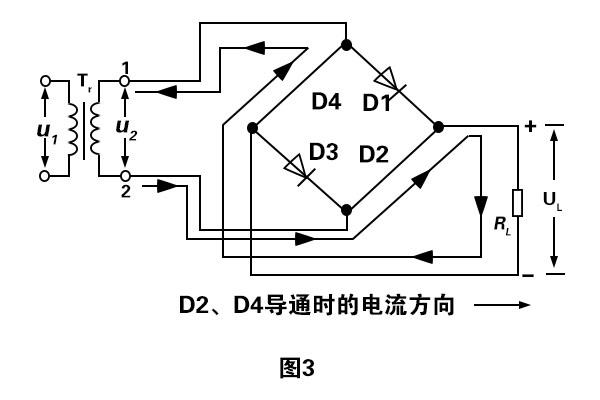

在u2的负半周，D1、D3断开，D2、D4导通，电流由Tr次级的下方经D2→RL→D4返回Tr次级上方，在负载RL上获得另一半波整流电压。

如此就在负载RL上获得1个与全波整流类同的电压波型，其电流的测算与全波整流类同，即

UL=0.9U2GS0709

IL=0.9U2／RL　GS0710

流经每一个二极管的平均电流为

ID=IL／2=0.45U2／RL

每一个二极管所承担的最大反方向电压为
当前，小功率桥式整流线路的4只整流二极管，被连接成桥路后封装成1个整流器件，称“硅桥”或“桥堆”，方便使用，整流线路也常简易化为图Z0705（c）的方式。

桥式整流线路解决了全波整流线路要求变压器次级有中心抽头和二极管承担反压大的缺陷，但常用了2只二极管。在半导体元器件发展趋势快，生产成本较低的如今，此缺陷并不明显，因此桥式整流线路在实际中使用比较普遍。
