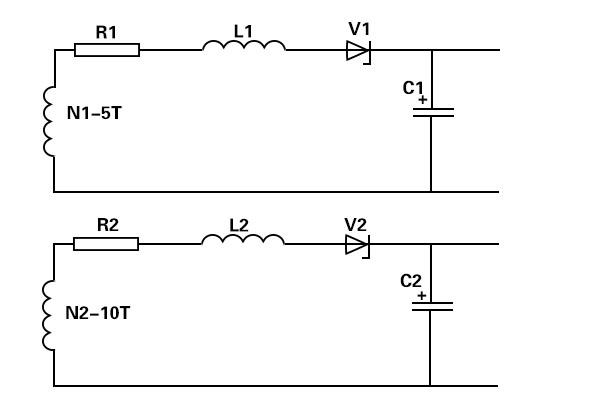

上边这一图，要是没有R及L，便是1个很普通的反激线路輸出整流的2个绕组，在这，R为变压器及布线部分的直流阻抗，L为变压器绕组的漏感，N1N2便是理想的变压器绕组了。针对理想的变压器绕组，绕组电压正比于匝比，也即是倘若5匝绕组輸出5V，那麼10匝绕组輸出就是10V。倘若第1个绕组是稳压5V輸出的，在空载状况下，绕组基本不存在电流，R1、L1上压降可以不考虑，二极管压降为电流是零时候的压降值。这个时候N1绕组电压能够认为是输出电压5V+二极管压降0.4V。那麼10匝绕组的电压便是2*（5+0.4）=10.8V，绕组空载的时候，输出电压为10.4V，伴随第2个绕组带载电流增多，电阻R2及L2上压降增...

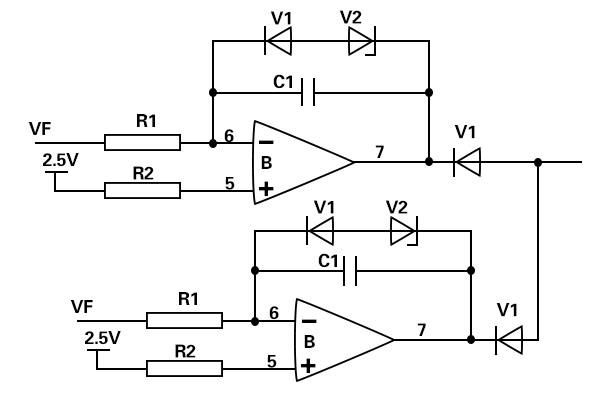

1、双环控制系统的转换在设计线路中，带有限流功能的恒压源及带有限压功能的恒流源想必大家都不陌生，许多网友在设计线路的时，有时会选用下图所显示线路，1个稳压环1个稳流环，逐渐添加负载，稳流环輸出低电平进到限流，当负载减小撤出限流的时，稳压环要1个转换時间，那 就产生了两环路都不运行的1个空白区，在这時间内，线路相当于开环，对线路而言，总归并非好事。但倘若第2个线路，就不会有如此的问题，限流的时，稳流环拉低稳压环的基准，在这个过程中，2个环路都在运行，即便在限流过程中，忽然断开负载，毕竟稳压环一直在运行，因此在很短时间内线路便会进到稳定。而不可能产生上述线路的空白区。 2、小功率反激类电源的...

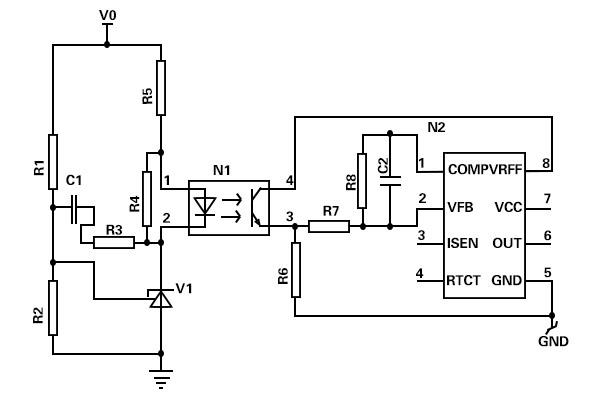

以384X线路为例子，常见的光藕隔离反馈线路接法有2种，1种是将2脚接地，光藕4脚接1脚，借助拉低1脚的电平来完成稳压.有些人认为这种方法不科学，会选用下图的方法，这种方法也是同样的原理，这里以下图为例子表明电阻R5及R6的选用。线路中，R7、R8接成比例放大，放大倍数为1，也就是R7=R8，电容C2主要是起滤波功能，我通常使用的很小100P。倘若电流采集信号在0-1V范围内，线路都正常运行，对应COMP端电压，就是就是1V--4.4V（内部二极管压降认为0.7V，1V为PDF供应的最少工作电压）那麼换算到R6上电压应当能在0.6V--4V变化。倘若光藕传输比为β，则能够获得下面的式子4≤R6*（V0...

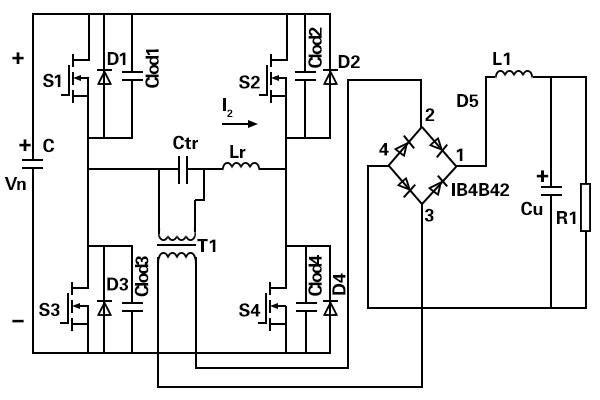

全桥变换器（Full-bridgeConverter）一般使用于功率超过400W的开关电源中，尤其是在大功率的通信电源中使用较为普遍。但，硬开关条件下的全桥变换器会产生极大的开关损耗，不利于开关频率和电源转换效率的提升。对于硬开关损耗大的情况，有些人提到了移相控制措施。利用移相控制能够完成开关管的零电压导通和断开，进而极大的改进了开关管的导通与断开条件，如此便能够提升开关的频率，减少电源的体积，提升电源的转换效率。移相全桥变换器如下图1所显示。要完成开关管的零电压导通，务必要有足够的能量用来移走将要导通的开关管的结电容（或外部附加电容）上的电荷量；并给同一桥臂要断开的开关管的结电容（或外部附加电容）充电；与此同时，考虑到变压...

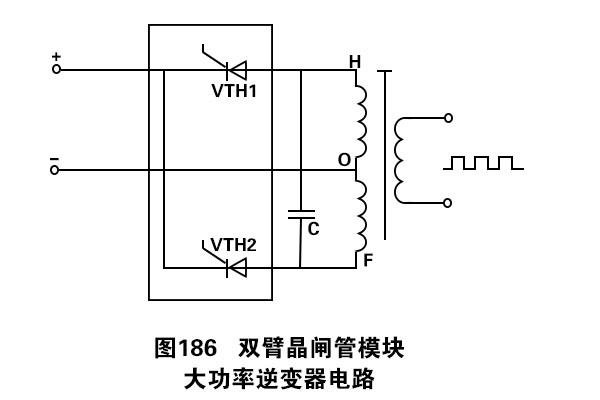

此例为单相逆变器，选用一个双臂负极并接晶闸管模块，功率大，负载水平强，如下图186所显示，当VTH2被触发导通时，C上的电压经VTH2加至VTH1两边，使其受反方向电压而断开。因为VTH2导通，变压器T的绕组FO中有电流经过，变压器2次侧感应出下正上负的电压。VTH1\VTH2逐个轮换导通，变压器2次侧就感应出交流电压。转变双臂负极并接晶闸管模块的触发信号的频率，也就转变了逆变器输出的交流电压的频率。 上述便是西班牙CATELEC对双臂晶闸管模块大功率逆变器线路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的...
西班牙catelec热线电话：18101552298
