Market News
因为专注，所以专业

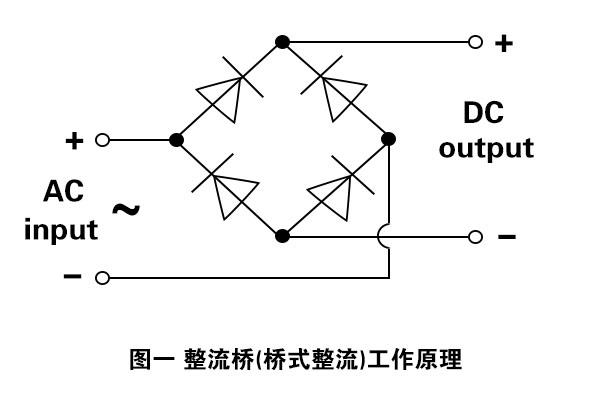

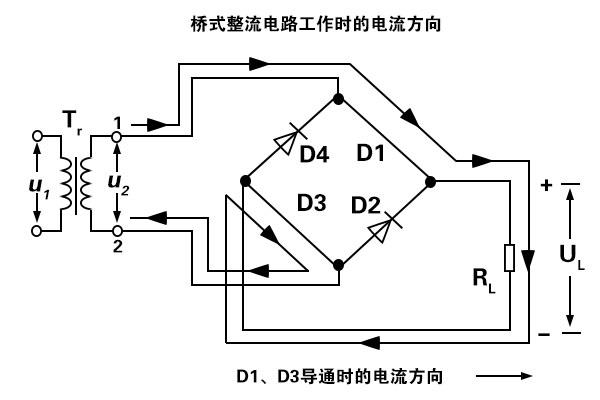

桥式整流线路如下图5所显示，当中图（a）、（b）、（c）是它的3种不一样的画法。它是由电源变压器、4只整流二极管D1~4和负载电阻RL构成。4只整流二极管连接成电桥方式，故名桥式整流。桥式整流线路的运行原理如下图6所显示。在u2的正半周，D1、D3导通，D2、D4断开，电流由TR次级上方经D1→RL→D3返回TR次级下方，在负载RL上获得一半波整流电压。在u2的负半周，D1、D3断开，D2、D4导通，电流由Tr次级的下方经D2→RL→D4返回Tr次级上方，在负载RL上获得另一半波整流电压。 如此就在负载RL上获得1个与全波整流类同的电压波型，其电流的测算与全波整流类同，即UL=0...

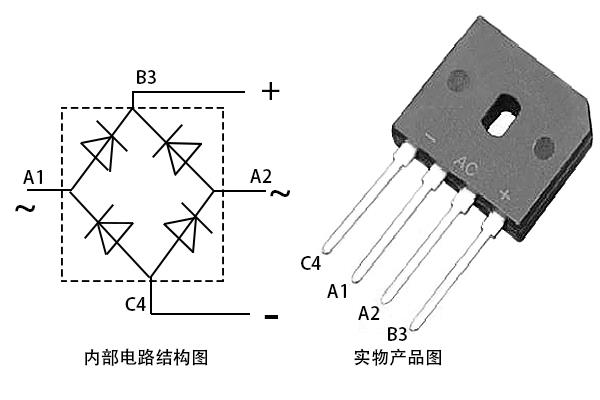

整流桥堆通常用在全波整流线路中，它又分为全桥与半桥。全桥是由4只整流二极管按桥式全波整流线路的方式连接并封装为一体组成的，图是其外型。全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多个規格，耐压值（最大反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多个規格。常见的国产全桥有佑风YF系列，进口全桥有ST、IR等。整流桥模块命名规则通常整流桥模块命名中有3个数字，第一个数字代表额定电流，A;后两个数字代表额电压（数字*100），V如：KBL410即4A，1000V...

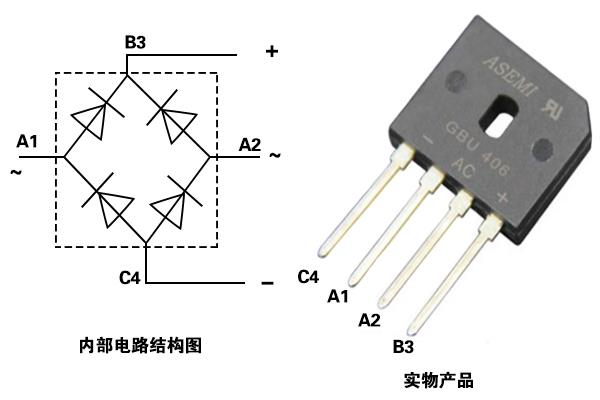

有很多方式可以用整流二极管将交流电转化为直流电，包含半波整流、全波整流和桥式整流等。整流桥模块，便是将桥式整流的4个二极管封装在一块，只导出4个引脚。4个引脚中，2个直流輸出端标着+或-，2个交流输入端有~标记。应用整流桥模块到线路中，主要考虑它的最大工作电流和最大反向电压。 这款电源的整流桥模块部分选用了一体式的整流桥模块，整流桥模块的功能便是能够经过二极管的单向导通的特性将电平在0点上下波动的交流电转化为单向的直流电，通常电源中选用的整流桥模块除开这类单颗集成式的也有选用四颗二极管完成的，它们的工作原理完全一致功能就是整流，把交流电转为直流电。本质上便是把4个硅二极管连接成桥式整流线路后封装在一块用塑料包...

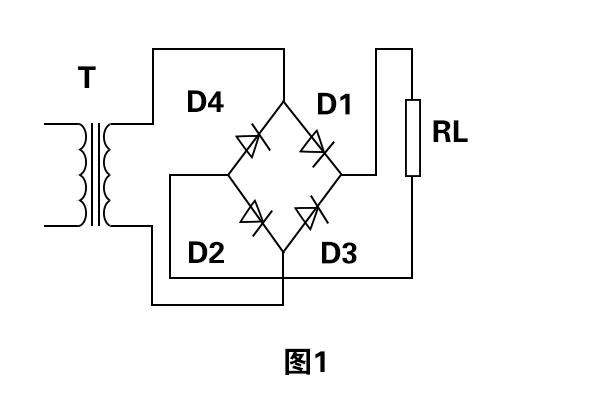

桥式整流线路，也可看做它是全波整流线路的1种，变压器绕组按图1方式接4只二极管。D1～D4为4只一样的整流二极管，连接成电桥方式，故名桥式整流线路。借助二极管的引导功能，使在负半周时也可以把次级輸出引到负载。详细接线方法如下图所示，从图上能够看出，在正半周时由D1、D2引导电流由上而下经过RL，负半周时由D3、D4引导电流也是由上而下经过RL，进而完成了全波整流。 在这类构造中，若輸出一样的直流电压，变压器次级绕组与全波整流对比则只要二分之一绕组便可，但若要輸出一样大小的电流，则绕组的线径要相对加粗。对于脉动，和前面讲的全波整流线路完全一致。鉴于整流线路的输出电压都含带比较大的脉动成分。为了能尽可能降低脉动成...
二代高频感应加热电源，设计构思是选用2颗KBPC5010，也就是50A1000V，2颗达到100A，实际运行电流大约是20A，考虑100A足以了，设计构思完成样机测试没问题后，批量出货看到陆续有整流桥模块短路的，乃至某些机器在调试的时就看到存有整流桥模块短路造成跳闸，这一现象很是奇怪，第一想到的是整流桥模块质量问题，替换成1家国内上市公司的整流桥模块，但不合格率依然并没有降低，问题跌入困局。自个查找这一方面的资料，也询问前辈，结果也不明朗，我们说不出个所以然来，这个时候我们看到进口参考机型，它使用的整流桥模块26MB80是IR公司的，不大的尺寸，且电流仅有26A，2颗，就是说仅有52A电流，但他们的并没有出现过问题，因此就去...
