何为全桥整流线路？

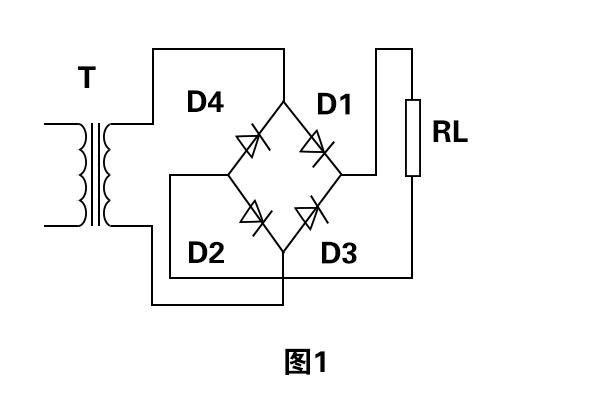

桥式整流线路，也可看做它是全波整流线路的1种，变压器绕组按图1方式接4只二极管。D1～D4为4只一样的整流二极管，连接成电桥方式，故名桥式整流线路。借助二极管的引导功能，使在负半周时也可以把次级輸出引到负载。详细接线方法如下图所示，从图上能够看出，在正半周时由D1、D2引导电流由上而下经过RL，负半周时由D3、D4引导电流也是由上而下经过RL，进而完成了全波整流。
在这类构造中，若輸出一样的直流电压，变压器次级绕组与全波整流对比则只要二分之一绕组便可，但若要輸出一样大小的电流，则绕组的线径要相对加粗。对于脉动，和前面讲的全波整流线路完全一致。

鉴于整流线路的输出电压都含带比较大的脉动成分。为了能尽可能降低脉动成分，另外还需要尽可能保存直流成分，使输出电压达到理想的直流，这类措施便是滤波。滤波通常是借助电容或电感的能量存储功能来完成的。

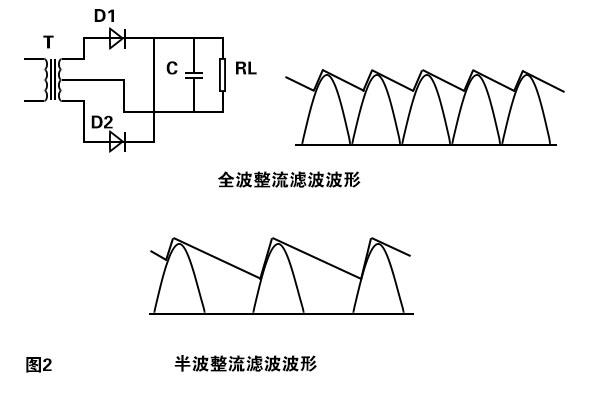

在本实验线路中选用的是电容滤波，即在负载电阻RL上并接1个滤波电容C，线路如下图2，滤波后的波型如下图。
