双臂晶闸管模块大功率逆变器线路图

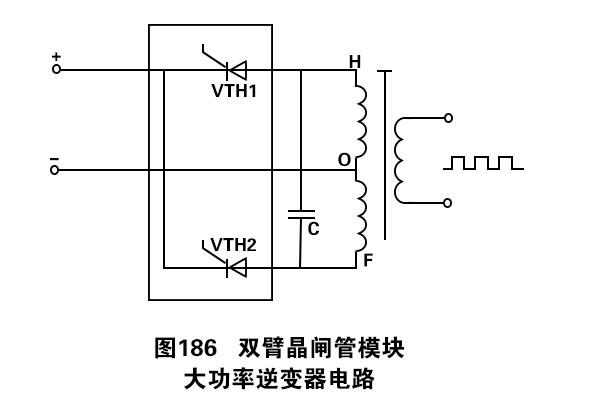

此例为单相逆变器，选用一个双臂负极并接晶闸管模块，功率大，负载水平强，如下图186所显示，当VTH2被触发导通时，C上的电压经VTH2加至VTH1两边，使其受反方向电压而断开。

因为VTH2导通，变压器T的绕组FO中有电流经过，变压器2次侧感应出下正上负的电压。VTH1\VTH2逐个轮换导通，变压器2次侧就感应出交流电压。

转变双臂负极并接晶闸管模块的触发信号的频率，也就转变了逆变器输出的交流电压的频率。
