晶闸管移相桥滞后桥臂完成零电压开关的方式

全桥变换器（Full-bridgeConverter）一般使用于功率超过400W的开关电源中，尤其是在大功率的通信电源中使用较为普遍。但，硬开关条件下的全桥变换器会产生极大的开关损耗，不利于开关频率和电源转换效率的提升。对于硬开关损耗大的情况，有些人提到了移相控制措施。利用移相控制能够完成开关管的零电压导通和断开，进而极大的改进了开关管的导通与断开条件，如此便能够提升开关的频率，减少电源的体积，提升电源的转换效率。

移相全桥变换器如下图1所显示。要完成开关管的零电压导通，务必要有足够的能量用来移走将要导通的开关管的结电容（或外部附加电容）上的电荷量；并给同一桥臂要断开的开关管的结电容（或外部附加电容）充电；与此同时，考虑到变压器的原边绕组的寄生电容，还需要移走变压器原边绕组寄生电容上的电荷量。

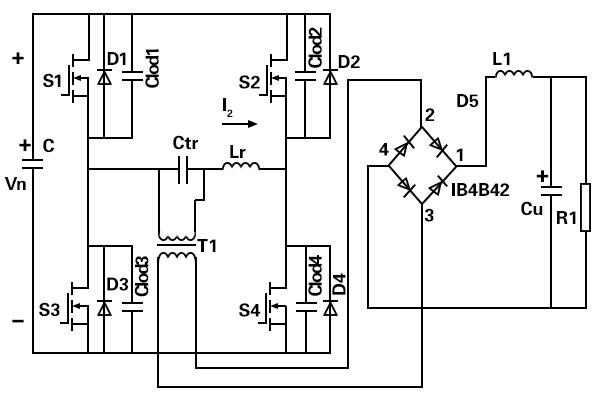

图1   传统零电压开关的移相全桥线路

因为超前桥臂在开关环节中有輸出电流的加入，所以，极易完成ZVS。而滞后桥臂在开关环节中，变压器原边是短路的，这时整个变换器就被分为两部分，一部分是原边电流渐渐转变流通方向，其流通途径由逆变桥供应；另一部分是负载电流由整流桥供应续流回路。负载侧与变压器原边没有关系。这时用来完成ZVS的能量仅是谐振电感（漏感和附加谐振电感）中的能量。而谐振电感不大，所以，滞后桥臂开关管完成零电压导通较为困难。
