整流桥模块反馈线路中2个电阻的选用依据

以384X线路为例子，常见的光藕隔离反馈线路接法有2种，1种是将2脚接地，光藕4脚接1脚，借助拉低1脚的电平来完成稳压.

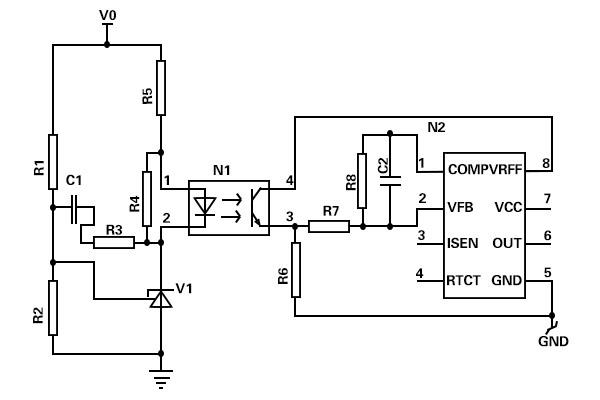

有些人认为这种方法不科学，会选用下图的方法，这种方法也是同样的原理，这里以下图为例子表明电阻R5及R6的选用。

线路中，R7、R8接成比例放大，放大倍数为1，也就是R7=R8，电容C2主要是起滤波功能，我通常使用的很小100P。

倘若电流采集信号在0-1V范围内，线路都正常运行，对应COMP端电压，就是就是1V--4.4V（内部二极管压降认为0.7V，1V为PDF供应的最少工作电压）那麼换算到R6上电压应当能在0.6V--4V变化。

倘若光藕传输比为β，则能够获得下面的式子4≤R6*（V0-2.5-1.1）*β/R5

换句话说，当光藕原边经过最大电流的时，副边电流在R6上的压降应不小于4V。

针对R5的选用，小编在另1个帖子提及，通常光偶原边电流操纵在5mA便可，如此就可以选用R6的值。
