整流桥模块交叉调整率是怎样形成的？

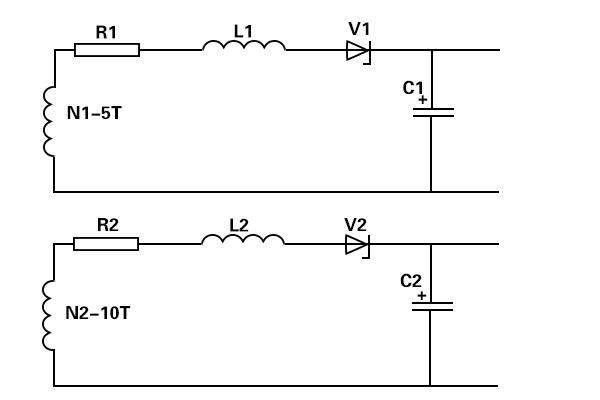

上边这一图，要是没有R及L，便是1个很普通的反激线路輸出整流的2个绕组，在这，R为变压器及布线部分的直流阻抗，L为变压器绕组的漏感，N1N2便是理想的变压器绕组了。针对理想的变压器绕组，绕组电压正比于匝比，也即是倘若5匝绕组輸出5V，那麼10匝绕组輸出就是10V。

倘若第1个绕组是稳压5V輸出的，在空载状况下，绕组基本不存在电流，R1、L1上压降可以不考虑，二极管压降为电流是零时候的压降值。这个时候N1绕组电压能够认为是输出电压5V+二极管压降0.4V。

那麼10匝绕组的电压便是2*（5+0.4）=10.8V，绕组空载的时候，输出电压为10.4V，伴随第2个绕组带载电流增多，电阻R2及L2上压降增多，二极管V2压降也增多，那麼C2上电压渐渐開始减少，这一电压的变动为N2绕组的负载调整率，而不是交叉调整率。

在辅绕组负载不改变的状况下，倘若主绕组带载变动，伴随电流的增多，R1、L1及V1的压降便会增多，进而导致N1绕组电压的增多（由于要确保C1上电压不改变）。

假定主绕组带载后N1绕组电压由原先的5.4V变成了6V.那麼N2绕组的电压将变为12V，輸出电容C2上的电压便会变为11.6V，这一由于主绕组带载而导致的辅绕组电压由10.4V变成了11.6V的状况，便是交叉调整率。

上述便是CATELEC西班牙介绍整流桥模块交叉调整率是怎样形成的？CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
