Market News
因为专注，所以专业
在选用HCPM控制时，为了能提升逆变器的动态响应时间，应选用电压、电流双闭环控制，电压控制作外环，电流控制作内环，外环选用了PI调节器。这对逆变器而言，当负载变动时输出电压也产生变化，输出电压有静差。为了能清除电压静差，在选用PI调节器的基础上又添加了电流正反馈iAf和给定电压ura的微分支路。电流正反馈iAf与PI的輸出ir和ura微分支路的輸出信号三者相加用作电流调节器的给定信号。这类控制形式称为“负载电流前馈式电压调节器”，其基本原理框图如下图5所显示。这类电压调节器的传递函数是个常数，其特性是与负载变动不相干，不论负载怎样变动其输出电压总是等于给定电压ur，不产生电压静差。 选用中线电流iN控制S7和S8的...
三相四桥臂逆变器因为设定了由S7、S8构成的中性点生成桥臂，这等同于可以实现三相四线制輸出，这时各相线路就具备了独立性，各相的输出电压和电流只决定于各相的负载变化。因此 选用具备独立控制性能的三态滞环电流脉冲调制（HysteresisCurrentpulseModulator，简称HCPM）控制形式是较为适合的，其A相线路框图如下图2所显示。它的控制规律是：当Δi>＋h时（2h为滞环宽度），S1和S8导通，S4和S7断开，A相加＋E，使相电流增大；当Δi<－h时，S4和S7导通，S1和S8断开，A相加－E，使相电流减少；当－h<Δi<＋h时，S1和S7或S4和S8导通，逆变器A相续流。如此，使A相輸出...
1、漏感的测量在电源变压器设计过程中，想必大家都很了解变压器的漏感怎么测量，许多网友常常在帖子里提及，我的变压器电感1mH漏感600uH，倘若你也测量到这类情形，那建议再确认一下，毕竟我们知道漏感储存的能量是不能传递到副边的，倘若你的变压器参数如上所讲，你想想你的变压器的效率会有多少？再有的用户会郁闷，自己绕的变压器分明漏感测试的不大，为何在使用中会产生那么大的尖峰？因为在具体作业中，不仅变压器的漏感在起作用，你的布线电感也在起作用。合理的检测漏感的方法应该是其它元器件先不焊，将变压器先焊在PCB上，之后用粗短线将MOS管，輸出整流二极管模块短接，将輸出滤波电容短接，从輸入滤波电容检测进去获得的是輸入...

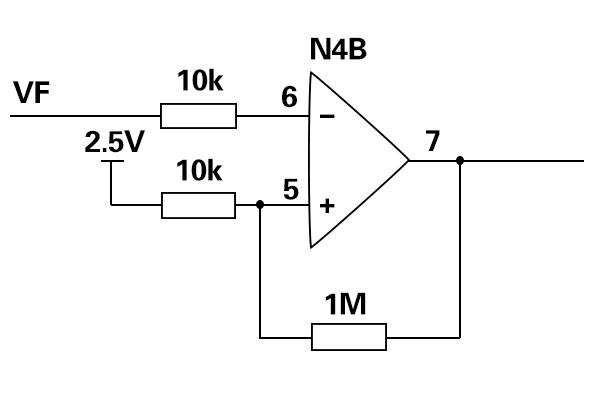

在保护线路中，想要防止保护线路在保护点附近反复震荡，所以通常都添加一定的滞环。在下图中，1M电阻就起着滞环的作用，要是没有1M电阻，很明显，VF电压到达2.5V运放輸出低电平，低过2.5V，运放輸出高电平。添加1M电阻后，在运放輸出低电平时，6脚电平为0.7+（2.5-0.7）*1000/1010=2.48V。当VF低过6脚电平后，7脚輸出高电平（倘若运放供电15V，7脚輸出可按照14V计算）能够 计算这时6脚电平为2.5+（14-2.5）*10/1010=2.61V，倘若这是一个輸入欠压保护线路，且VF为100：1的取样，则当輸入电压高过261V，线路正常工作，当电压低过248V才会欠压保护，这种就加强了保护线路的抗干扰能...

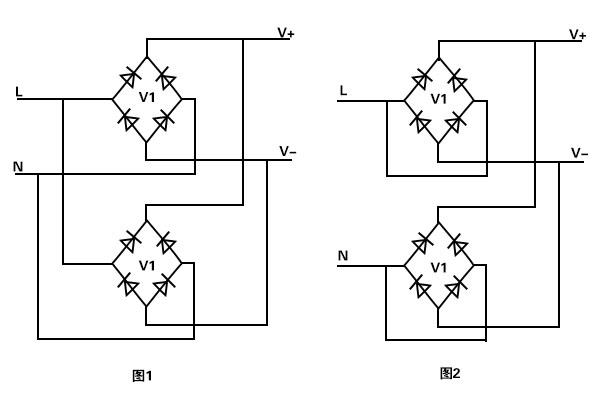

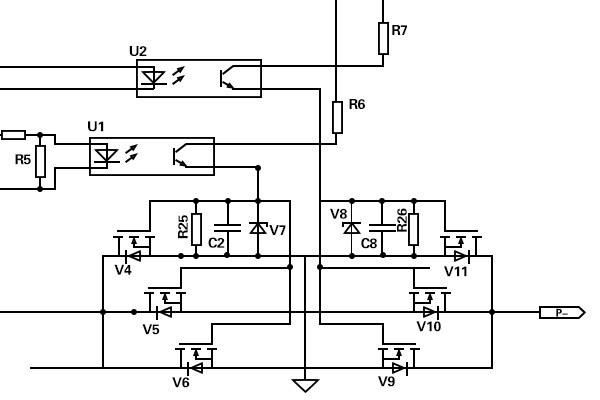

1、整流桥模块并接在小功率设计中，通常极少使用整流桥模块的并接，但在一些大功率輸出的状况下，不希望添加新的元器件单只整流桥模块电流又不符合输入功率需求，就需要使用整流桥模块的并接了，整流桥模块的并接不可以选用2个整流桥模块各自整流后直流并接的方式，也就是不可以选用图1的方式，因为整流桥模块没有配对，单纯靠自身的V-I特性，通常是无法均流的，这种就会造成2个整流桥模块发热不一致。而选用图2的方式，通常认为在一个封装内的2个二极管是十分匹配的，是能够 均分电流的，因此选用图2的方式就可以实现整流桥模块的并接了。2、浮地驱动在驱动线路设计中，常常会提及MOS管需要浮地驱动，那什么叫浮地驱动呢？简便的说便是M...
