整流桥模块滞环比较器电路原理图分析

在保护线路中，想要防止保护线路在保护点附近反复震荡，所以通常都添加一定的滞环。

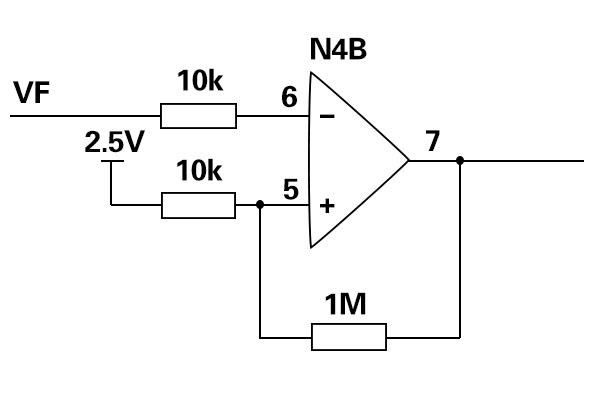

在下图中，1M电阻就起着滞环的作用，要是没有1M电阻，很明显，VF电压到达2.5V运放輸出低电平，低过2.5V，运放輸出高电平。添加1M电阻后，在运放輸出低电平时，6脚电平为0.7+（2.5-0.7）*1000/1010=2.48V。当VF低过6脚电平后，7脚輸出高电平（倘若运放供电15V，7脚輸出可按照14V计算）能够 计算这时6脚电平为2.5+（14-2.5）*10/1010=2.61V，倘若这是一个輸入欠压保护线路，且VF为100：1的取样，则当輸入电压高过261V，线路正常工作，当电压低过248V才会欠压保护，这种就加强了保护线路的抗干扰能力。

通常常常使用滞环比较器的地方有：过欠压保护线路、转灯线路等。
整流桥模块误差放大器輸出钳位线路

设计电源中，不论是恒压源或是恒流源，只需是闭环控制，总免不了误差放大器，在进到闭环前，误差放大器输出电压为最高值，常规而言，误差放大器输电通常在15V左右，则误差放大器的輸出在开环的时为14V左右，随之输入信号的添加，实现稳压（稳流）点后，误差放大器从最高点开始减低直至闭环要的值，在误差放大器輸出减低过程中，時间越常自然輸出超调越大线路越不容易进到稳定。

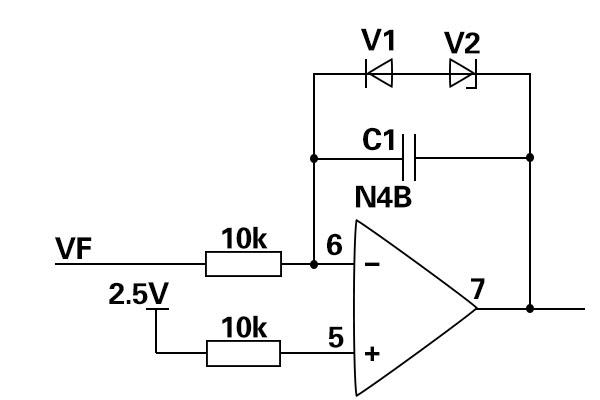

添加1个二极管+稳压管后，能够在相应程度上改进这个问题，如下图所显示，倘若稳压管是5V的，那 在开环的时，误差放大器輸出被钳位在6V左右，如此当进到闭环的时，误差放大器輸出就并非从14V开始降低反而是从6V左右，减低到闭环要的电压值自然需要的時间就短，线路就越容易进到稳定。

大家能够看一看IC内部的误差放大器輸出，不论IC输电电压多少伏，误差放大器输出电压的最大值应当都不可能是IC输电电压，反而是6V左右吧，不清楚是不是也是基于这一因素。
