整流桥模块漏感的测量

1、漏感的测量

在电源变压器设计过程中，想必大家都很了解变压器的漏感怎么测量，许多网友常常在帖子里提及，我的变压器电感1mH漏感600uH，倘若你也测量到这类情形，那建议再确认一下，毕竟我们知道漏感储存的能量是不能传递到副边的，倘若你的变压器参数如上所讲，你想想你的变压器的效率会有多少？

再有的用户会郁闷，自己绕的变压器分明漏感测试的不大，为何在使用中会产生那么大的尖峰？

因为在具体作业中，不仅变压器的漏感在起作用，你的布线电感也在起作用。

合理的检测漏感的方法应该是其它元器件先不焊，将变压器先焊在PCB上，之后用粗短线将MOS管，輸出整流二极管模块短接，将輸出滤波电容短接，从輸入滤波电容检测进去获得的是輸入的漏感。

将輸入滤波电容短接，从輸出滤波电容检测进入，获得的是輸出端的漏感，如此的测试方法考虑了PCB的分布电感，更贴近实际的状况。

2、MOS管的驱动

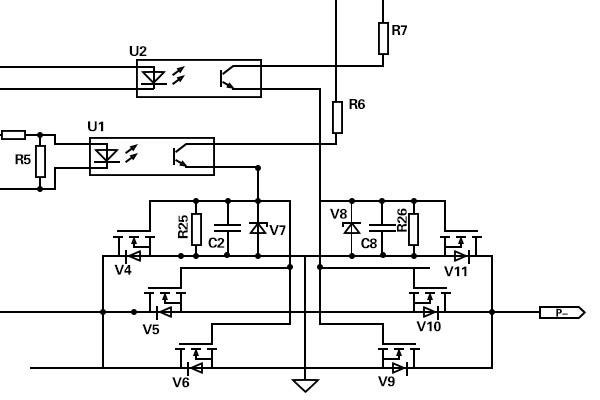

借助1个图，这个图是过欠压、过流保护的线路，分别借助2个光耦操纵驱动信号，常规状况下光耦导通，MOS管导通，发生异常后光耦断开，MOS管断开，这个图最少有两个明显的问题，大家看一下在哪里。（R6R7为1k，R25R26为10k）
