光敏晶体管光控整流桥模块触发晶闸管线路图

光控整流桥模块触发晶闸管线路如下图260所显示。

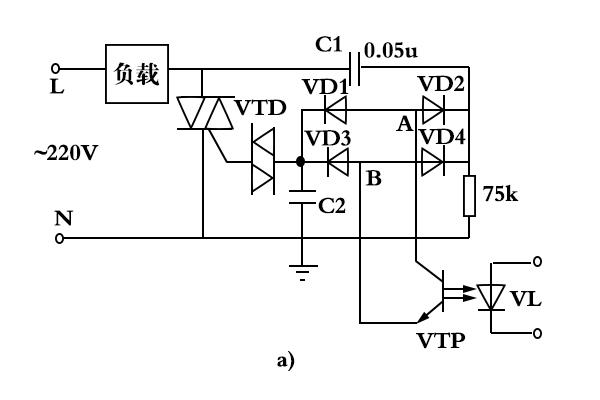

图a为光照接电式线路。无光照时，VD1~VD4整流桥模块未接通，VTD因无触发电流而停止，负载无电流经过面不运行。当有发光二极管VL接电发亮，使光敏晶体管VTP得到光照后，VTP的发射极与集电极有光电流经过，等同于1根导线将A、B2点连通，使VD1~VD4组成1个整流电桥，电源经C1、整流电桥，为VTD供应触发电流，VS导通，负载运行。

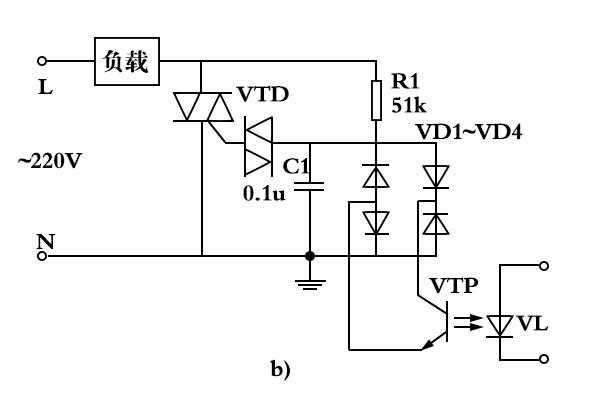

图b为光照断开式线路。平常，VD1~VD4因VIP不会受到光照，整流电桥开路。此时电源经R1为双向晶闸管VTD供应触发电流，VTD导通，负载接电运行。当VTP受VL光照后，整流桥模块路沟通，VD1~VD4将R1接地，进而使VTD丧失触发电流，VTD停止，负载失电而停止工作。
