整流桥模块的导通时间与选通特性

来源:市场新闻 | 时间:08-26

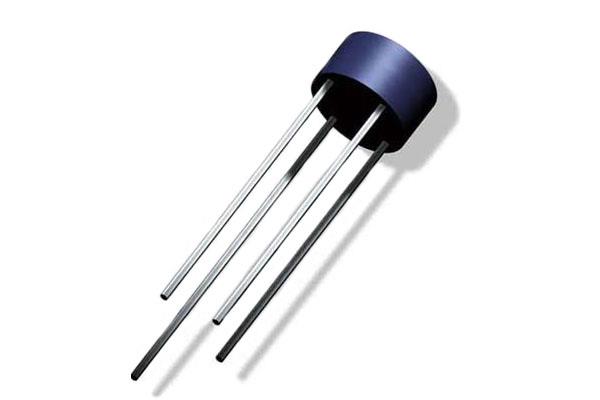

整流桥模块就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流线路的4个二极管封在一起。半桥是将4个二极管桥式整流的一半封在一起,用2个半桥可组成1个桥式整流线路,一个半桥也能够组成变压器带中心抽头的全波整流线路,选择整流桥模块要考虑整流线路和工作电压。怎样选择电源输进整流桥模块和滤波电容?这一工程师为您介绍。
整流桥模块的导通时间与选通特性

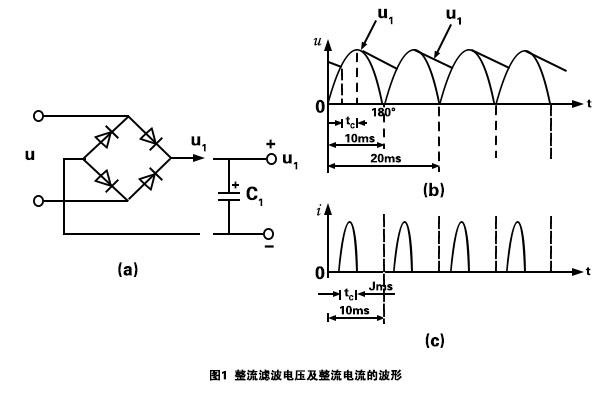

50Hz交流电压借助全波整流后变为脉动直流电压u1,再借助输进滤波电容取得直流高压U1。在理想状况下,整流桥模块的导通角本应当为180°(导通范围是在0°~180°),但因为滤波电容器C的作用,仅在靠近交流峰值电压处的很短时间内,才有输进电流流借助整流桥模块对C充电。50Hz交流电的半周期为10ms,整流桥模块的导通时间tC≈3ms,其导通角仅为54°(导通范围是36°~90°)。所以,整流桥模块实际借助的是窄脉冲电流。桥式整流滤波线路的工作原理如下图1(a)所显示,整流滤波电压及整流电流的波型各自如下图l(b)和(c)所显示。
归纳几个点:

(1)整流桥模块的上述特性可等效成相应于输进电压频率的占空比大概为30%。

(2)整流二极管的1次导通过程,可视作1个“选通脉冲”,其脉冲重复频率就相当于交流电网的频率(50Hz)。

(3)为降低开关电源电路中500kHz之下的传导噪声,有时候用2只普通硅整流管(比如1N4007)与2只快恢复二极管(如FR106)组成整流桥模块,FRl06的反向恢复时间trr≈250ns。

上述便是CATELEC西班牙对整流桥模块的导通时间与选通特性的介绍,CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
