带整流桥模块负载的发电机励磁实验波形

对发电机选用SVG补偿容性励磁无功的加载和卸载仿真波型

对发电机调节绕组选用SVG补偿容性励磁无功电流，在整流桥模块直流侧突加和突卸负载时，从图9到图14能够看得出，整流桥模块直流侧工作电压对负载的多少不敏感，对于突加和突卸40Ω和20Ω负载，都能通过1个较短的过渡时间后维持直流电压的稳定性；PLL跟踪的交流侧工作电压基波频率伴随负载的变化而变化，进到稳定性后，40Ω和20Ω是各自对应了1个明确的频率；SVG直流侧电容除了在电容充电阶段有个过冲外，之后都能稳定性在指定的700V附近。

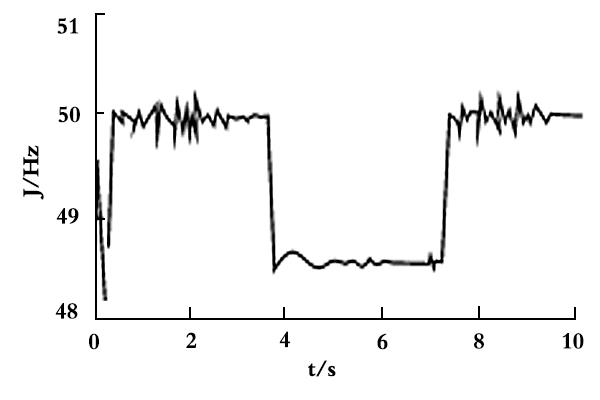

图9PLL监测的交流侧工作电压基波頻率輸出（突加与突卸40Ω负载）
图10PLL监测的交流侧工作电压基波頻率輸出（突加与突卸20Ω负载）
图11整流桥模块直流侧工作电压（突加与突卸40Ω负载）
图12整流桥模块直流侧工作电压（突加与突卸20Ω负载）
图13SVG直流侧电容工作电压（突加与突卸40Ω负载）
图14SVG直流侧电容工作电压（突加与突卸20Ω负载）

总结

从上面的实验和仿真結果能够 得出，文中提到的选用PLL监测基波頻率，带SVG的励磁控制方案对带整流桥模块负载的双绕组异步发电机有不错的动态和稳态功能，有进一步做分析的价值。这类励磁方式尽管只对带整流桥模块负载的直流电压的稳定情况做了分析，也可推广到其它负载。
