双绕组异步发电机整流桥模块负载

对发电机没加调节时的加载和卸载仿真波型

1、整流桥模块直流侧突加和突卸40Ω负载

对发电机没加调节时，从图5与图6能够看得出在3.5s时突加40Ω负载，交流侧工作电压基波频率降低，整流桥模块直流侧工作电压下掉约20V，当在7s时卸载，频率能恢复，工作电压能在超调约50V恢复。

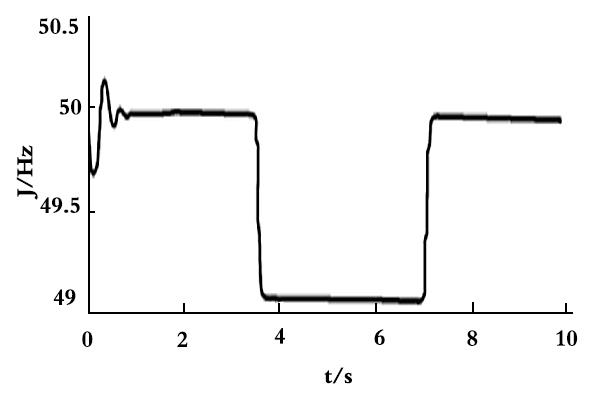

图5PLL跟踪的交流侧工作电压基波频率輸出

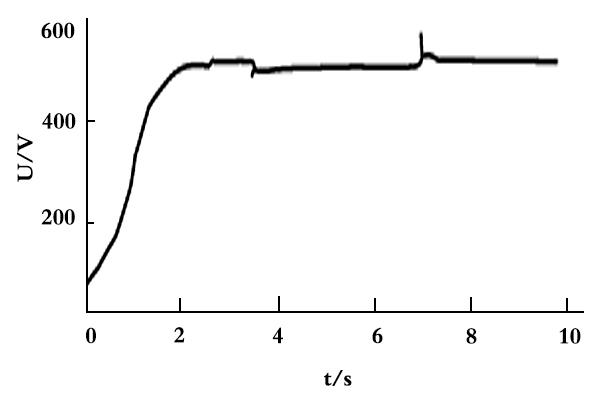

图6整流桥模块直流侧工作电压

2、整流桥模块直流侧突加和突卸20Ω负载

对发电机没加调节时，从图7与图8能够看得出在3.5s时突加20Ω负载，交流侧工作电压基波频率降低，整流桥模块直流侧工作电压下掉约170V,当在7s时卸载，频率能恢复，工作电压即使能恢复，但恢复时间较长。

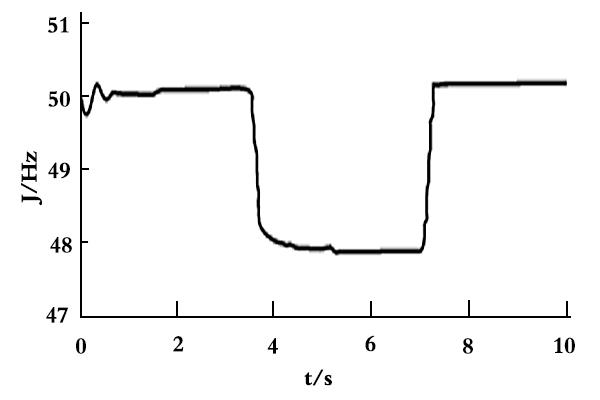

图7PLL跟踪的交流侧工作电压基波频率輸出

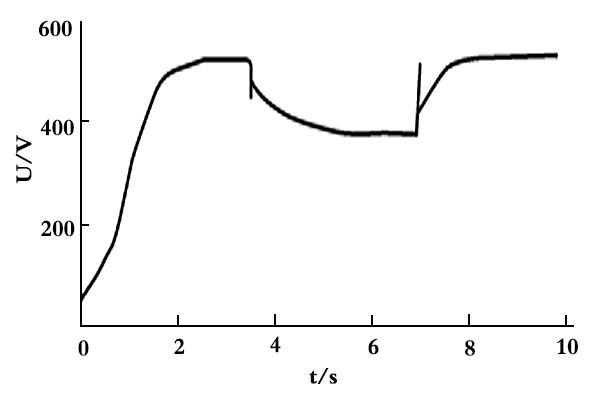

图8整流桥模块直流侧工作电压
