双向控制开关的可控硅模块

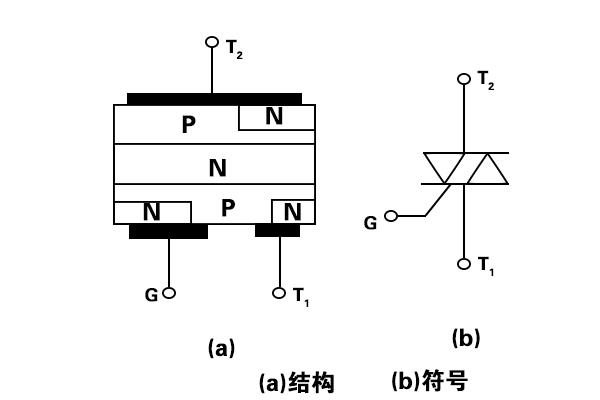

可控硅模块运用于交流线路控制时，如图，选用2个器件反并接，以确保电流可以沿正反2个方向流通。倘若把2只反并接的SCR制做在同一块硅片上，便组成双向可控硅模块，控制极公用1个，使线路大大简化，其特点如下：
控制极G上无信号，A1，A2间呈高阻抗，管子断开。

V>1.5V时，无论极性怎样，便可借助G触发电流控制其导通。A1A2运行于交流电时，当每一半周交替时，纯电阻负载通常可以恢复断开；但在感性负载状况下，电流相位滞后于电压。电流过零，将会逆向电压超出转折电压，使管子反向导通。因此需求管子可以承担这类逆向电压，并且一般要添加RC吸收回路。

A1，A2能够 调换使用，触发极性可正可负，但触发电流有差异。

双向可控硅模块常常用于交流电调压,调功，调温和无触点开关。以往其触发脉冲通常都用硬件线路生成。故监测和控制都不太灵活，而在单片机控制应用系统中则常常能够 利用软件生成触发脉冲。
