带整流桥负载的双绕组异步发电机励磁控制系统的构造

在此文所提的双绕组发电机中，有2套三相定子绕组，1套绕组对负载带来功率，称作功率绕组，另1套接静止无功发生器（SVG）来补偿功率绕组所并电容器形成的容性无功励磁电流的变动，称作控制绕组。因为共用同个磁场，在2套绕组中，感应出的电动势的频率是一样的，当负载发生改变时因为需要的电磁转矩不一样，转差率必定发生改变，传出的交流电的频率也发生改变，通过过渡过程稳固后，对一种确认的输出功率必定对应一种确认的频率。所以此文所提的控制思路为：监测控制绕组中基波电压的频率当做应补偿的励磁电流的频率，将功率绕组整流侧的实际电压和参考电压作比较后，经PI调整后确认SVG传出的励磁电流的幅值多少，这样就可以完成在负载变动时，

对操控绕组中所需的励磁电流的多少和频率开展持续调节，实现稳定直流侧电压的目地，并获得好的动态响应过程。

整个操控方案如下图1所显示，具体操控过程如下文所讲。

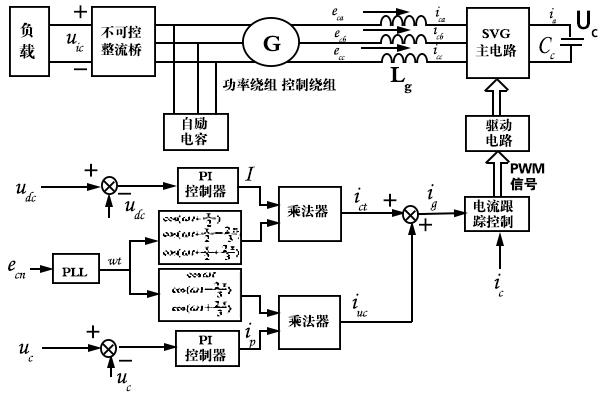

图1异步发电系统架构框图

在图1中设畸变的操控绕组端电压为

(1)

式中：En,θn为各次电压有效值和初相角，其中θ1=0。
