单向可控硅模块原理

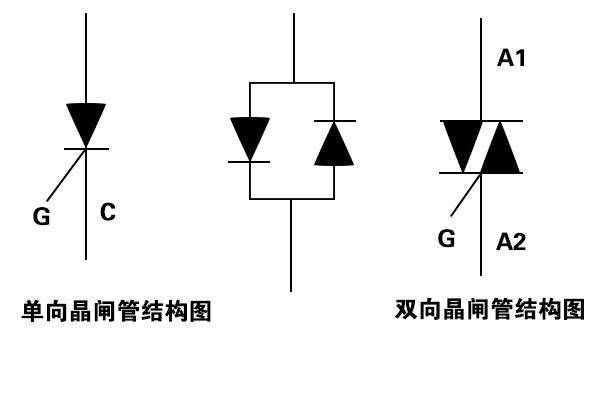

晶闸管习惯上称可控硅模块(整流元件)，英文名叫SiliconControlledRectifier，缩写为SCR.这也是1种大功率的半导体元器件。它即有单向导电的整流功能,又有能够 控制的开关功能.借助它能用较小的功率控制很大的功率。在交、直流电动机调速系统，调功系统，随动系统和无触点开关等层面均取得普遍的运用。如图，它的外部有3个电极：阳极A、阴极C、控制极（门极）G。
与二极管不一样的是当两边添加正方向电压而控制极不加电压时，可控硅模块并不导通，其正方向电流非常小，处在正方向电流阻断模式；当添加正方向电压，且控制极上（与阴极间）也添加1个正方向电压时，可控硅模块便进到导通模式，此时管压降非常小（1V左右），此时即便控制电压消失仍能维持导通模式。

因此控制电压没有必要一直存在。通常选用脉冲方式,以降低触发功能损耗。它不具备自断开能力。要切断负载电流,唯有使阳极电流减少到维持电流之下,或添加逆向电压实现关断。若在交流回路中运用，当电流过零和进到负半周时，自动断开，为了能使其再度导通,务必重加控制信号。

上述便是CATELEC西班牙对单向可控硅模块原理的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
