设计线路如何选择合适的整流桥模块

整流桥模块分成半桥和全桥，半桥是将2个二极管按特定的连接方式连着构成桥式线路，而全桥是将4个二极管按特定的连接方式连着构成桥式线路，它的功能是把交流电转变成单向的直流电。选用整流桥模块要考量整流电流、反方向峰值电压Urm、导通时间、正方向压降Uf、等因素。

通常整流全桥的正方向电流有0.5A、1A、1.5A等規格，大一点甚至有50A的都有，而抗压值在25V到1000V不等、甚至更高。

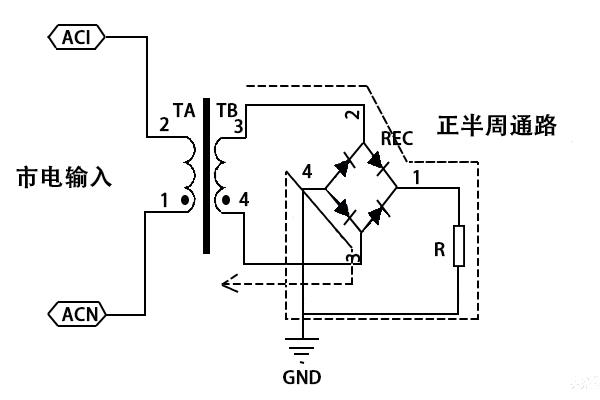

选用整流桥模块时，最大工作电流、最大反方向电压是首先考量标准。如下图为单向桥式整流线路正半周

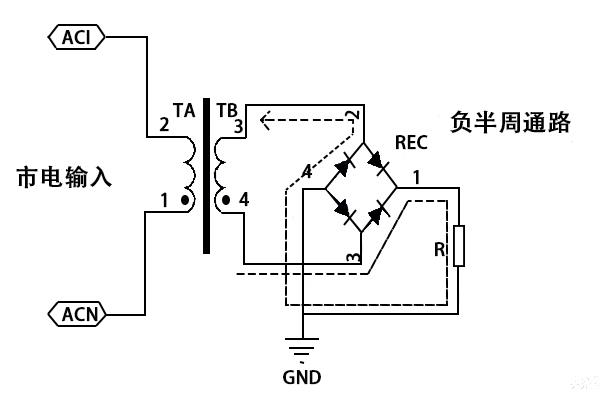

负半周通路

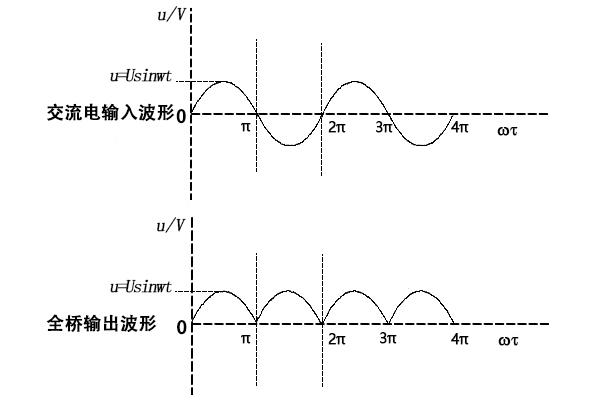

整流輸出波型与输入波型
能够推算出：

流经每一个二极管的均值电流：Io=1/2I

每一个二极管承担最大反方向电压：Ur=√2Uo

因此可见整流桥模块中的二极管承载的反方向抗压为√2U，为安全起见，通常选用超过1.5√2U的抗压，也就说每一个二极管反方向抗压至少要等于1.5√2U。例如需要设计宽电压输入165V-240V，输出电压为24V、电流为2A的电源，那麼二极管反方向抗压应超过1.5√2U，也就是509V，能够选用抗压值为600V的二极管，流经每一个二极管的均值电流为1A，所以可选用2A的二极管，这类通常适用于普通串连型的电源。

不过需要注意的是，在开关稳压电源中，对二极管的反向恢复时间需求很高。在理想情况下整流桥模块导通角为180°，又由于交流电频率是50Hz，也就是20ms1个周期，半个周期便是10ms，与此同时我们具体线路当中后面有电容滤波，所以整流桥模块导通有时间区域限制的，仅在靠近市电峰值时且是很短一段时间才导通，便是说唯有在半波中最高点那一段时间才会导通。这一导通时间一般为3ms左右，便是说通过整流桥模块的是一段窄脉冲电流，它导通的频率与市电频率相同。

所以对工作频率较高开关电源整流线路，这类线路要选用工作频率高一些的、反向恢复时间短一点整流桥模块，按照经验公式：选用快速恢复整流二极管时，反向恢复时间应该超过开关管上升时间的3分之一。

整流桥模块选用还需要考虑价格、封装、散热等情况。
