下边介紹使用数字万用表R×1档判断双向晶闸管模块电极的办法,并且还检测触发能力。
1.判断T2极

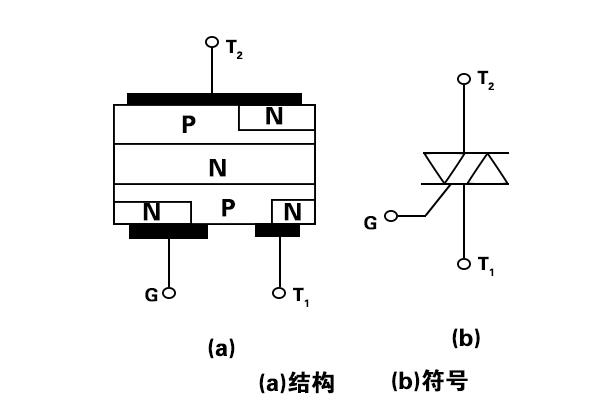

由图2(a)得见,G极与T1极靠近,距T2极较远。所以,G-T1间的正、反方向电阻值都比较小。在使用 R×1档测任意两脚间的电阻值时,仅有G-T1间呈现低阻,正、反方向电阻值仅几十欧。而T2-G、T2-T1间的正、反方向电阻值均为无穷大。这说明,倘若测到某脚和其它两脚都不通,就肯定是T2极。
此外,选用TO-220封装的双向晶闸管模块,T2极一般与小散热板连接。由此也可以确定T2极。
2.区别G极和T1极
(1)找到T2极后,先假设剩下两脚中某一脚为T1极,另一脚为G极。
(2)把黑表笔接T1极,红电笔接T2极,电阻值为无穷大。随后用红表笔尖把T2与G短路,给G极添加负触发信号,电阻值通常十欧左右(参照图4(a))证实管子现已导通,导通方向为T1→T2。再将红表笔尖与G极松开(但仍接T2),如果电阻值维持不变,就说明管子在触发后能维系后能维系导通模式(见图4(b))
(3)把红电笔接T1极,黑电笔接T2极,之后使T2与G短路,给G极添加正触发信号,电阻值仍为十欧左右,与G极松开后若阻值不变,则说明管子经触发后,在T2→T1方向上也可以维系导通模式,所以具备双向触发性质。由此证明以上所述假设正确。不然是假设与实际不一致,应从新作出假设,重复以上所述检测。
显见,在辨别G、T的过程中,也就检测了比向晶闸管模块的触发能力。

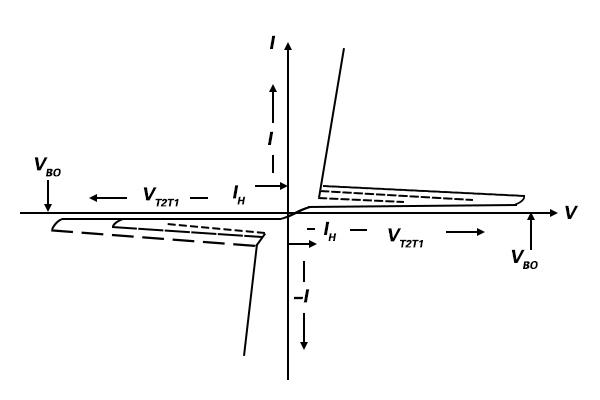

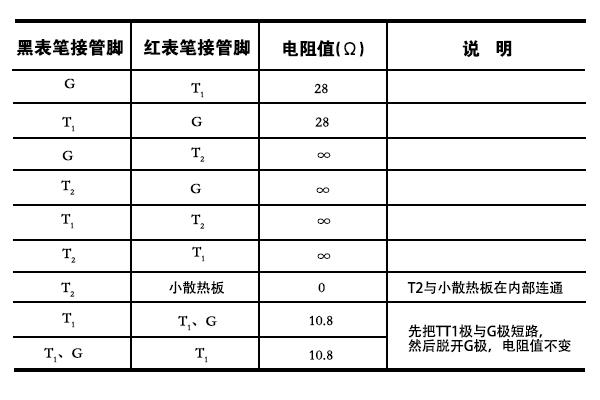

实例:选取500型数字万用表档R×1档检测1只BCR3AM型双向晶闸管模块,外观见图1中。检测结论与以上所述数据完全相符,表明管子质量优异。
特别注意:
如果按哪种假设去检测,都不可使双向晶闸管模块触发导通,证实管子已经坏了。为可靠考虑,这边规定只用R×1档检测,而不用R×10档。这是因为R×10档的电流较小,采用以上所述方法检测1A的双向晶闸管模块还双较可靠,但在检测3A或3A以上所述的双向晶闸管模块时,管子很难导通模式,一旦松开G极,即自行关断,电阻值又变成无穷大。
