何为整流桥模块

整流桥模块便是将整流管封在一个壳内了，分全桥和半桥。全桥是将连接好的桥式整流线路的4个二极管封在一起。半桥是将2个二极管桥式整流的一半封在一起，用2个半桥可构成1个桥式整流线路，一个半桥也能够构成变压器带中心抽头的全波整流线路，选择整流桥模块要考虑整流线路和工作电压。
整流桥模块原理

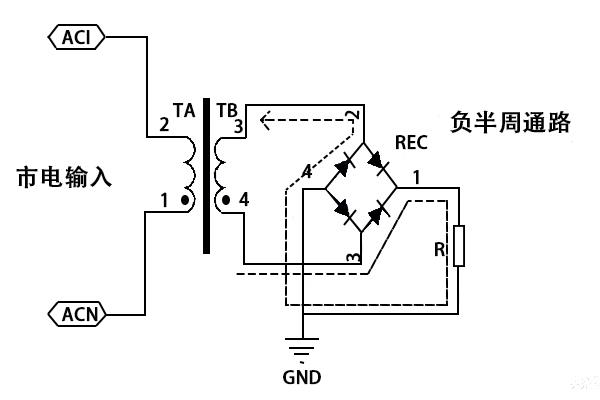

整流桥模块内部主要是由4个二极管构成的桥路来完成把輸入的交流电压转化为輸出的直流电压。

在整流桥模块的每一个运行周期内，同一时间仅有2个二极管进行运行，借助二极管的单向导通作用，把交流电转变成单向的直流脉动电压。对通常使用的小功率整流桥模块（如：RECTRONSEMICONDUCTOR的RS2501M）进行分解会看到，其内部的构造如图2如图所示，该全波整流桥选用塑料封装构造（大多数的小功率整流桥模块都是选用该封装形式）。

桥内的4个重要发热元件——二极管被分为2组各自放置在直流輸出的引脚铜板上。在直流輸出引脚铜板间有2块连接铜板，他们各自与輸入引脚（交流輸入导线）相接，形成我们在外观上看见的有4个对外连接引脚的全波整流桥。

由于该系列整流桥模块都是选用塑料封装构造，在上述的二极管、引脚铜板、连接铜板和连接导线的周围充满了当做绝缘、导热的骨架填充物质——环氧树脂。但是，环氧树脂的导热系数是较低的（通常为0.35℃W/m，最高为2.5℃W/m），所以整流桥模块的结--壳热阻通常都较大（通常为1.0~10℃/W）。

通常状况下，在元件的相关参数表里，厂家都是会供应该元器件在自然冷却状况下的结—环境的热阻（Rja）和当元件自带一散热器，借助散热器进行元器件冷却的结--壳热阻（Rjc）。
