双向晶闸管的基本原理阐述

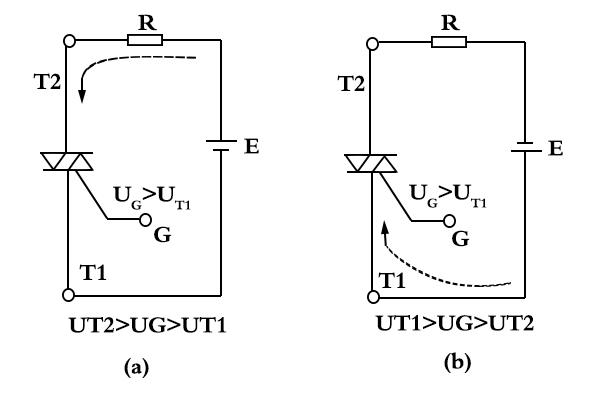

（1）当T2、T1极间加正方向电压（即UT2〉UT1）时，如下图1-13（a）所显示。

在这样的情况下，若G极无电压，则T2、T1极间不导通；若在G、T1极间加正方向电压（即UG〉UT1），T2、T1极间马上导通，电流由T2极流入，从T1极流出，这时移去G极电压，T2、T1极间仍处在导通模式。也就是说，当UT2〉UG〉UT1时，双向可控硅导通，电流由T2极流入T1极，移去G极电压后，可控硅继续处在导通模式。

（2）当T2、T1极间加反方向电压（即UT2〈UT1）时，如下图1-13（b）所显示。

在这样的情况下，若G极无电压，则T2、T1极间不导通；若在G、T1极间加反方向电压（即UG〈UT1），T2、T1极间马上导通，电流由T1极流入，从T2极流出，这时移去G极电压，T2、T1极间仍处在导通模式。也就是说，当UT1〉UG〉UT2时，双向可控硅导通，电流由T1极流入T2极，移去G极电压后，可控硅继续处在导通模式。

双向可控硅导通后，移去G极电压，会继续处在导通模式，在这样的情况下，要使双向可控硅由导通进入截止，可选用下列任一1种办法。

1）让流过主电极T1、T2的电流减少至继续电流以下。

2）让主电极T1、T2间电压为0或转变两极间电压的极性。
