ASEMI整流桥四脚接法方法和故障检测法

ASEMI整流桥模块四脚接法方式和常见故障检测,针对这种电路故障检测方式 说明以下几个点：

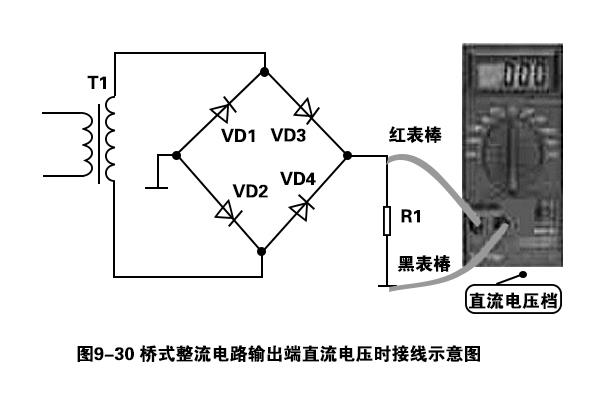

（1）如下图9-30所显示是检测这种整流线路输出端直流电压时接线示意图。对於正极性桥式整流线路。红表棒接2只整流二极管负极相接处。倘若检测结果并没有直流输出电压，再用数字万用表欧姆档在路检测VD1和VD2正极相接处的接地有没有断开了。倘若这种接地并没有断开，再检测电源变压器次级线圈两边是否有交流电压输出。

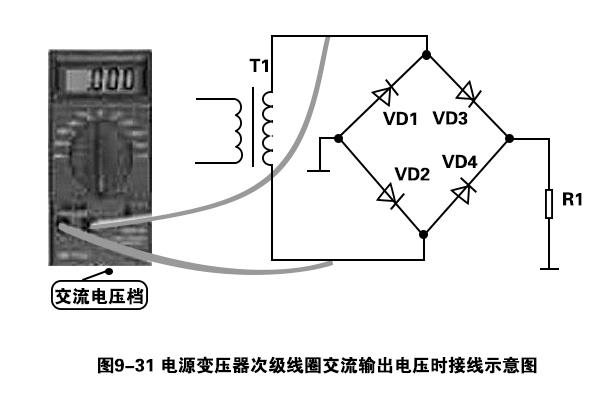

（2）如下图9-31所显示是检测电源变压器次级线圈交流输出电压时接线示意图。由于这是桥式整流线路。因此电源变压器次级线圈两边并没有一个是接地的，数字万用表的两根表棒要直接接在电源变压器次级线圈两边。
（3）电路故障解析

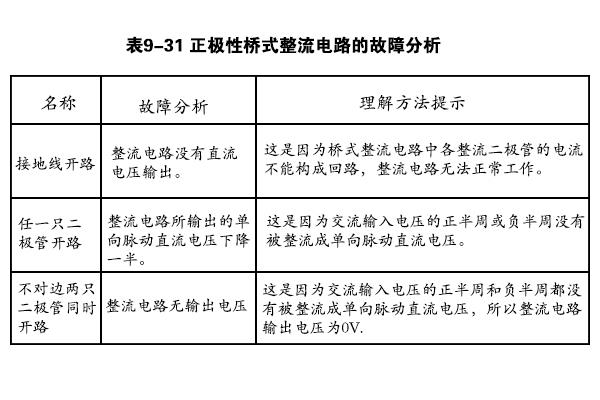

如表9-31所显示是正极性桥式整流线路的常见故障解析。常见故障检测方式 针对这种电路故障检测方式 说明如表。

上述便是CATELEC西班牙对ASEMI整流桥四脚接法方法和故障检测法的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
