晶闸管模块的测试及导通关断条件测试实验（下）

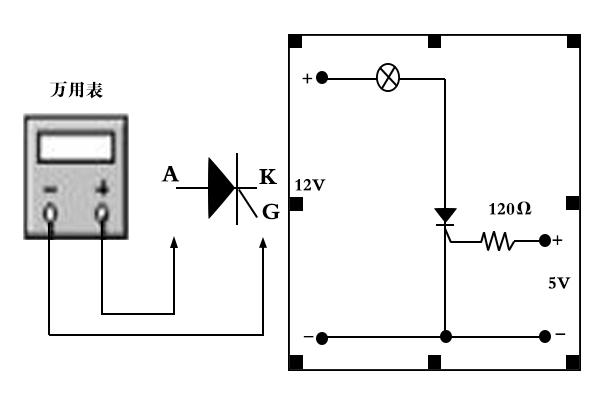

图3-1可控硅的测验 图3-2可控硅导通条件试验线路

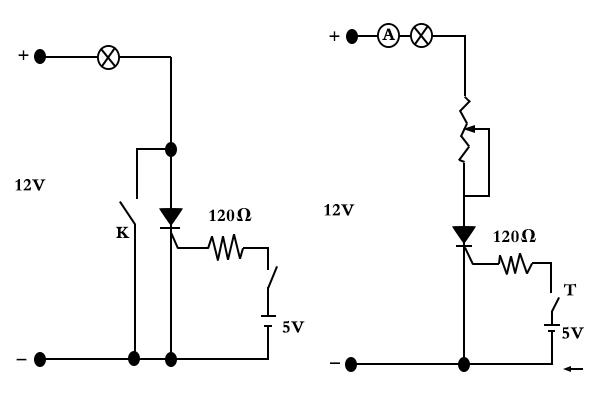

图3-3可控硅的测验  图3-4可控硅断开条件试验线路

1．试验主要内容及步骤

（1）辨别可控硅的好坏

见图3-1，用数字万用表的电阻档测验2只可控硅的阳极（A）—阴极（K）、门极（G）—阳极（A）间的正反向电阻，再用数字万用表的电阻档检测2只可控硅的门极（G）—阴级（K）间的正反向电阻，将检测数据填写下表，并辨别可控硅的好坏。
（2）可控硅的导通条件（见图3-2）

a)12V正方向阳极电压，门极开路或接-5V电压，观测灯泡亮否，辨别可控硅是不是导通；

b)加12V反方向阳极电压，门极开路或接-5V电压或接+5V电压，观测灯泡是不是亮，辨别可控硅是不是导通；

c)阳极加12V正方向电压，门极加+5V正方向电压，观测灯泡亮否，辨别可控硅是不是导通；

d)灯亮后除掉门极电压，看灯泡亮否，再加-5V反方向门极电压，看灯泡是不是继续亮。

e)写下导通条件，表明门极作用。

（3）可控硅断开条件试验（见图3-3、图3-4）

a)按图8-5接线，连接12V电源电压，再在门极连接+5V电压使可控硅导通，灯泡亮，之后断开门极电压；

b)除掉12V阳极电压，观看灯泡是不是亮；

c)使可控硅导通，之后断开门极电压，即开启K2，之后闭合K1，再开启K1，观测灯泡是不是熄灭；

d)再使可控硅导通，断开门极电压，渐渐降低阳极电压，当电流表表针有某值渐渐降至0时，记录该值，即被测可控硅的维持电流，这时若再提高阳极电源电压，灯泡也不会再发亮，表明晶管已断开；

e)总结断开可控硅的方式 。

2．注意事项

用数字万用表检测闸管门极与阴极正反高阻值时，看到有的可控硅正反向阻值很相近，这类现象并无法表明可控硅已毁坏，只要正方向阻值比反方向阻值小些，该可控硅便是好的。注：用万表表检测可控硅门极与阴极阻值时，不能用档，防止毁坏门极，通常用档测量；

3．实验总结要求

（1）作答实验中提到的问题；

（2）总结简单分辨可控硅好坏的方式。
