晶闸管模块的测试及导通关断条件测试实验（上）

1．实验目标

（1）观测可控硅的构造，了解正确的可控硅的简易检测方法；

（2）验证可控硅的导通条件及断开方式 。

2．预习要求

（1）了解电力电子技术教材中关于 可控硅的主要内容，弄清可控硅的构造与工作原理；

（2）复习可控硅基本特征的关于 主要内容，了解可控硅正常运行时的特征；

3．实验器材

（1）±5V、±12V直流稳压电源（双路）1台

（2）数字万用表1个

（3）可控硅多个（用面板上的三相整流桥中的可控硅）

（4）DJDK-1型实验台

（5）灯泡12V/0.1A1个

（6）交流毫伏表1个

4．试验主要内容

（1）辨别可控硅的好坏；

（2）可控硅的导通条件测验；

（3）可控硅的断开方式 的测验。

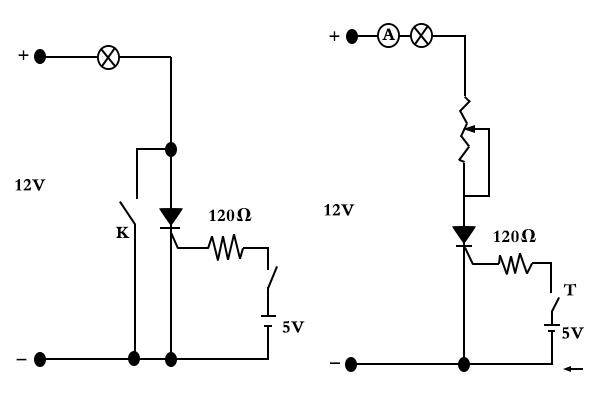

5．实验线路
