整流桥模块四脚接法实物图

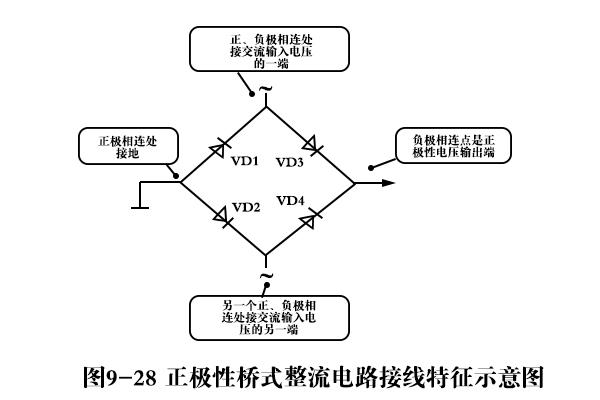

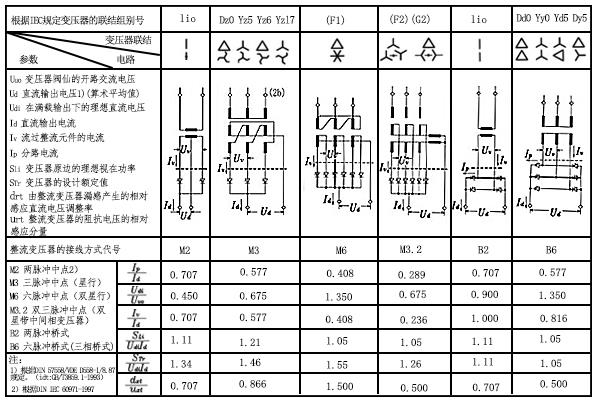

要想了解整流桥模块KBPC3510怎么接线，第一步我们要认识正、负极性全波整流桥线路。才能更方便的理解整流桥模块在线路中接线。如下图所显示，桥式线路是由4只整流二极管相连而成，交流电压在正极与负极相连的2个节点处输入。正极性电压輸出端在负极与负极相连之处，在正极与正极相连处接地，这正是整流桥模块桥式整流线路的线路特征。

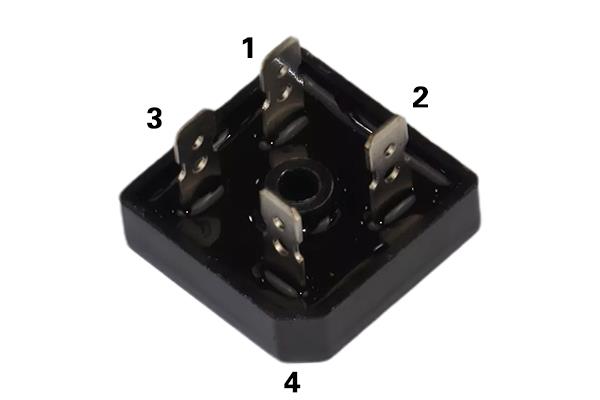

随后，我们转过头来看下KBPC3510在外部是怎么接线的。如下图产品排布方向特殊的那一个引脚便是“1”是直流正极，“1”对角的“4”是直流輸出的负极。其他2个引脚便是交流电压的输入端了。
那如果是外型是圆型的圆桥或者方形的方桥整流全桥接线：其里边有4个二极管。4个引脚，长脚的便是直流輸出的正极，和其对应的是直流輸出负极，剩下的2个是交流电压的输入端。还有的便是半桥的接线：半桥整流桥模块封装里有2个二极管，使用次级带中心抽头的双绕租变压器。
上述便是CATELEC西班牙对整流桥模块四脚接法实物图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
