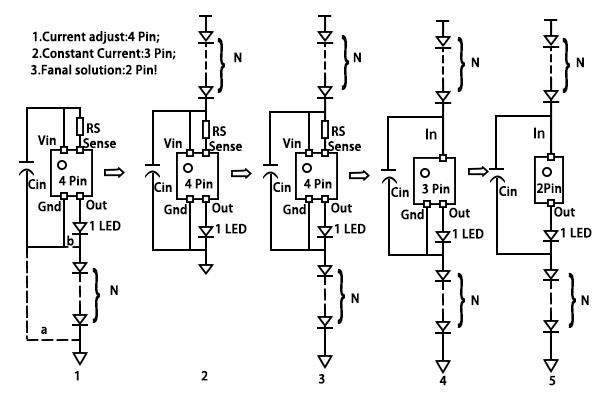

恒流二极管的使用技巧

扩展电流或电压的办法

（1）借助并接法扩流、串连法升压

用1只恒流二极管只有供应几毫安的恒定电流，若将几个恒流管并接用，则可以扩大输出电流。例如2DH5C型恒流管的IH=5mA，2只管子并接后为10mA，电流拓展了1倍。需指出，将几个恒流二极管并接用时，恒流源的初始电压相当于这类管子中的最大值，而正方向击穿电压则相当于这类管子中的最小值。另外，在拓展电流的同时，恒流源的动态阻抗将变小。

借助串连法可以提升电压。例如，将几个性能相同的恒流二极管串连用，可将耐压值提升到100V以上。倘若每只管子的恒流值不等，那末恒流值较小的管子将首先进到恒流状态。必要时可给IH值较小的管子并接1只分流电阻，使各管子同时进到恒流状态。

（2）借助晶体管、场效应管实现扩流及升压

设恒流管的恒定电流为IH；JE9013的共发射极电流放大系数为hFE，拓展后的恒流值由下式确定：

IH‘=（hFE+1）IH≈hFEIH

由结型场效应管3DJ6与恒流二极管组成的升压电路如下图四（b）所显示。R1、R2均为偏置电阻，阻值应取几十兆欧。令恒流二极管的正方向击穿电压为V（BO），结型场效应管的漏—源极击穿电压为V1，则恒流源的耐压值V2=V（BO）+V1

同时实现扩流和升压

某些情况下需要对恒流二极管同时实现扩流与升压，这时可选用如下图五所显示的线路。现由NPN型高反压管VT（3DG407）、恒流二极管2DH560、辅助电源EB组成扩流线路。2DH560的IH=5.60mA，初始电压VS=4.0V，设VT的发射结压降VBE=0.65V，EB应超过VS与VBE之和（4.65V）。VD1和VD2为温度补偿二极管。输出级选用VMOS管，其栅极电压由稳压管VDz1、VDz2和电位器RP所决定。VMOS管属于高效场效应功率管，其性能远优于双极型功率管。它具备输人阻抗高、驱动电流小、耐压高（最高可承受1200V的高压）、运行电流大（1.5～100A）、输出功率高（1～250W）等优点。该恒流源电路能同时达到拓展恒定电流与提升运行电压之双重目的。在业余情况下，也可以用3只3DD15型大功率晶体管并接后替代VMOS管，但是需要这类管子的hFE值务必一致，且要给每只管子加装合适的散热器。供应保护。
