双向晶闸管模块几大基本要素解析

一、双向晶闸管模块介绍

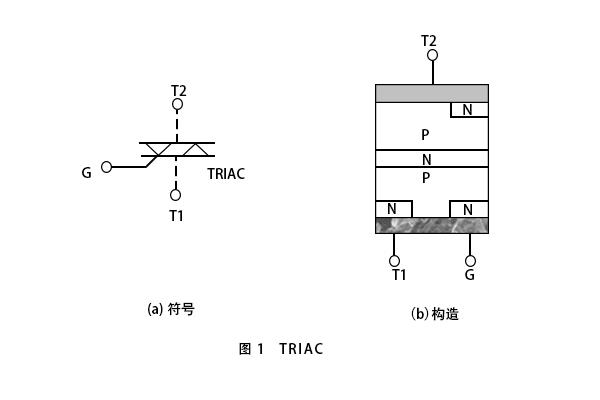

双向晶闸管模块TRIAC为三端双向晶闸管模块开关，亦称作双向晶闸管或双向晶闸管模块。TRIAC为三端元器件，其三端各为T1（第2端子或第2阳极），T2（第1端子或第1阳极）和G（控制极）亦为一闸极控制开关，与SCR最大的不同之处取决于TRIAC不论于顺向或反向电压时皆可导通，其符号结构及外型，如图1所示。
二、双向晶闸管模块触发特点

因为TRIAC为控制极控制的双向晶闸管模块，控制极电压VG极性与阳极间之电压VT1T24种组合各如下：

（1）、VT1T2为正，VG为正。

（2）、VT1T2为正，VG为负。

（3）、VT1T2为负，VG为正。

（4）、VT1T2为负，VG为负。

通常建议用在对称模式下（1与4或2与3），以使正负半周能获得对称的结果，最便捷的控制方法则为1与4之操控模式，因为操控极信号与VT1T2同极性。

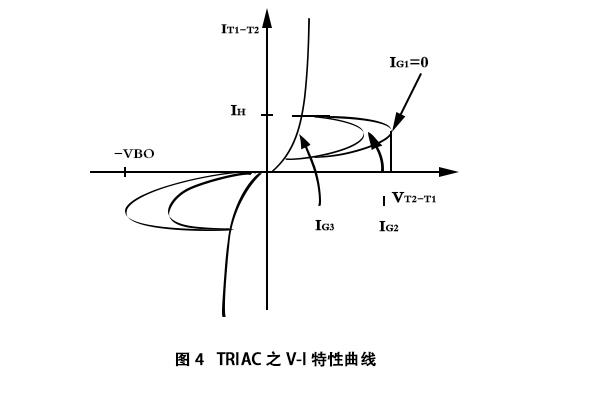

上图4所显示为TRIAC之V-I性能曲线，将此图与SCR之VI性能曲线比较，可得出TRIAC的性能曲线与SCR相似，只不过TRIAC正负电压均能导通，因此第三象限之曲线与第一象限之曲线相似，故TRIAC可视作2个SCR反相并接TRIAC之T1-T2的崩溃电压亦不一样，也可以得出正负半周的电压皆能够使TRIAC导通，通常使TRIAC断开的方式与SCR相同，即尽可能下降两阳极间之电流到维持电流之下TRIAC即断开。

三、双向晶闸管模块导通和断开的条件

导通：在T1极和T2极和电源负载组成了线路，并且T1极和T2极间有电压时（当然要超过管压降），G极对T1极有超过“触发电流”的电流流过后（即触发后）；

断开：导通的T1，T2电流低于“维持电流”后。G极不一定要求是脉冲触发信号，只需到达“触发电流”就可以触发了，但用脉冲触发有一些优势：1）触发時间精确，2）脉冲宽度能够窄一些（超过晶闸管模块从截止到导通转化時间，通常纯电阻负载50微秒時间就可以了，电感负载时要宽），如此能够减小冲触脉冲线路的功率。

上图4所示为TRIAC之V-I特性曲线，将此图与SCR之VI特性曲线比较，可看出TRIAC的特性曲线与SCR类似，只是TRIAC正负电压均能导通，所以第三象限之曲线与第一象限之曲线类似，故TRIAC可视为两个SCR反相并联TRIAC之T1-T2的崩溃电压亦不同，亦可看出正负半周的电压皆可以使TRIAC导通，一般使TRIAC截止的方法与SCR相同，即设法降低两阳极间之电流到保持电流以下TRIAC即截止。
