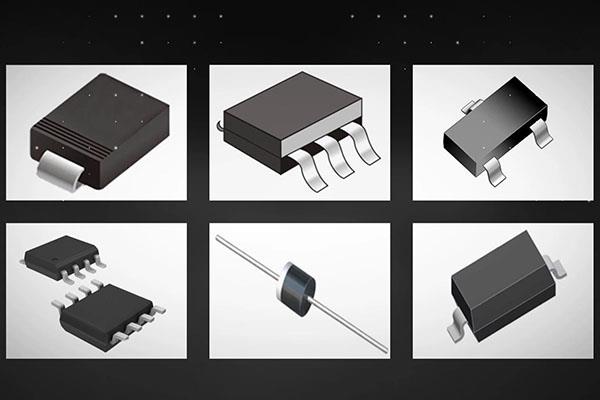

瞬态电压抑制二极管(TransientVoltageSuppressor)又称为TVS,是1种二极管形式的高效能保护元器件。当TVS二极管的两极遭受反方向瞬态高能量冲击时,它能以10的负12次方秒量级的速度,将其两极间的高阻抗转变成低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于1个预定值,有效地保护电子线路中的精密元器件,免受各类浪涌脉冲的毁坏。
瞬态抑制二极管的特性
1、将TVS二极管加在信号及电源线上,能防止微处理器或单片机因瞬间的脉冲,如静电放电效应、交流电源之浪涌及开关电源的噪音所造成的失灵。
2、静电放电效应能释放超出10000V、60A以上的脉冲,并能持续10ms;而通常的TTL元器件,遇到超出30ms的10V脉冲时,便会导至毁坏。借助TVS二极管,可有效吸收会造成元器件毁坏的脉冲,并能消除由总线间开关所造成的干扰(Crosstalk)。
3、将TVS二极管摆放在信号线及接地间,能防止数据及控制总线遭受不必要的噪声影响。
瞬态抑制二极管参数
①最大反方向漏电流ID和额定反方向断开电压VWM。
VWM是TVS最大持续运行的直流或脉冲电压,当这一反方向电压添加TVS的两极间时,它处在反方向断开状态,流过它的电流应小于或等于其最大反方向漏电流ID。
②最小击穿电压VBR和击穿电流IR
VBR是TVS最小的雪崩电压。25℃时,在这个电压前,TVS是不导通的。当TVS流过规定的1mA电流(IR)时,添加TVS两极间的电压为其最小击穿电压VBR。按TVS的VBR与标准值的离散程度,可把TVS划分为±5%VBR和±10%VBR2种。对于±5%VBR而言,VWM=0.85VBR;对于±10%VBR而言,VWM=0.81VBR。
③最大箝拉电压VC和最大峰值脉冲电流IPP
当持续时间为20微秒的脉冲峰值电流IPP流过TVS时,在其两极间出现的最大峰值电压为VC。它是串联电阻上和因温度系数两者电压上升的组合。VC、IPP反映TVS元器件的浪涌抑制能力。VC与VBR之比称之为箝位因子,通常在1.2~1.4间。
④电容量C
电容量C是TVS雪崩结截面确定的、在相应的1MHZ频率下测出的。C的大小与TVS的电流承受力成正比,C过大将使信号减弱。所以,C是数据接口线路选择TVS的重要参数。
⑤最大峰值脉冲功耗PM
PM是TVS能承担的最大峰值脉冲耗散功率。其规定的试验脉冲波型和各种TVS的PM值,请查阅相关产品手册。在给出的最大箝位电压下,功耗PM越大,其浪涌电流的承受力越大;在给出的功耗PM下,箝位电压VC越低,其浪涌电流的承受力越大。此外,峰值脉冲功耗还与脉冲波型、持续时间和环境温度相关。并且TVS能够承担的瞬态脉冲是不重复的,元器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%,如果线路内出现重复性脉冲,应考虑脉冲功率的“累积”,有可能使TVS损坏。
⑥箝位时间TC
TC是TVS两端电压从零到最小击穿电压VBR的时间。对单极性TVS通常是1×10-12秒;对双极性TVS通常是1×10-11秒。
