晶闸管模块基本知识

一、晶闸管模块的定义和构造

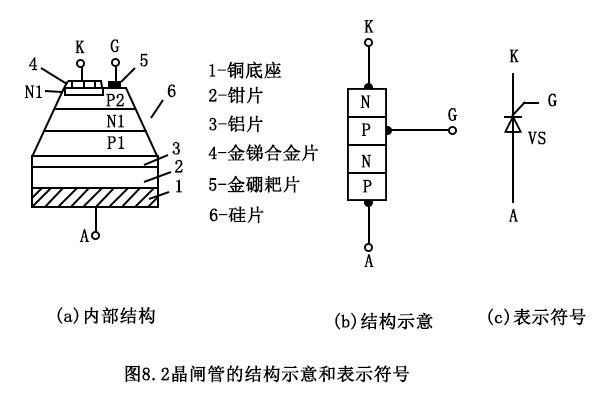

晶闸管又叫晶闸管模块。从20世纪50年代面世之后现已发展成为1个大的家族，它的核心人员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管等。现在大伙儿选用的是单向晶闸管，也就是大众常说的普通晶闸管，它是由四层半导体材料构成的，有3个PN结，对外有3个电极引脚〔图2(a)〕：一层P型半导体引出的电极引脚叫阳极A，三层P型半导体引出的电极引脚叫控制极G，四层N型半导体引出的电极引脚叫阴极K。从晶闸管的电路符号〔图2(b)〕能够看出，它和二极管同样是1种单方向导电的元件，关键是多出一个控制极G，这就使它有着与二极管完全不同的运行特征。

二、晶闸管的核心运行特征

方便可以更直观地认知晶闸管的运行特征，大伙儿看这块示教板(图3)。晶闸管VS与小灯泡EL串连着，借助开关S接进直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，控制极G借助按钮开关SB接进3V直流电源的正极(这里选用的是KP5型晶闸管，若选用KP1型，应接在1.5V直流电源的正极)。晶闸管与电源的这种连接方法称为正向连接，就是说，给晶闸管阳极和控制极所施加的都是正向电压。现在我们合上电源开关S，小灯泡没亮，表明晶闸管没导通；再按一下按钮开关SB，给控制极输入1个触发电压，小灯泡亮起，表明晶闸管导通了。这一演示实验给了我们什么启发呢？

这一实验告诉我们，要使晶闸管导通，一个是在它的阳极A与阴极K间另加正向电压，二是在它的控制极G与阴极K间输入1个正向触发电压。晶闸管导通后，放开按钮开关，去除触发电压，依然保持导通情况。

晶闸管的特性：是“一触即发”。但是，如果阳极或控制极另加的是反向电压，晶闸管就不能导通。控制极的作用是借助另加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢？使导通的晶闸管关断，能够断开阳极电源(图3中的开关S)或使阳极电流小于保持导通的最小值(称为保持电流)。如果晶闸管阳极和阴极间另加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。
