如何分辨晶闸管模块的3个极

分辨晶闸管模块3个极的方式非常简单，依据P-N结的工作原理，只需用万用表测量一下3个极间的电阻值就可以。阳极与阴极间的正向和反方向电阻值在几百千欧之上，阳极和控制极间的正向和反方向电阻值在几百千欧之上（它们间有两个P-N结，并且方向相反，所以阳极和控制极正反向都不通）。
控制极与阴极间是一个P-N结，所以它的正向电阻值大概在几欧-几百欧的区域，反方向电阻值比正向电阻值要大。

但是控制极二极管特性是不太理想的，反方向并非完全呈阻断状况的，可以有比较大的电流通过，所以，有时测出控制极反方向电阻值比较小，并不能说明控制极特性不好。此外，在检测控制极正反向电阻值时，数字万用表应放于R*10或R*1挡，避免电压过高控制极反方向击穿。

若测出元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反方向短路，或控制极与阴极断路，说明元件已损坏。

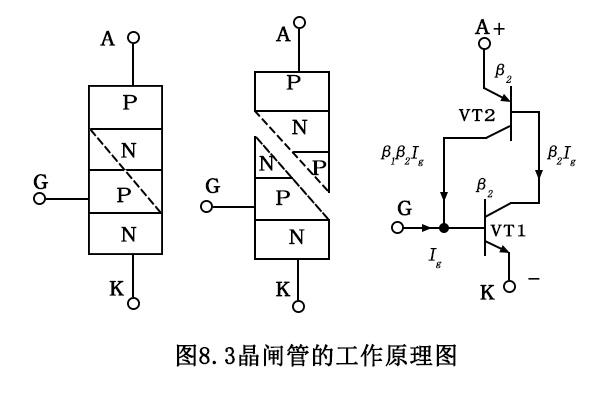

晶闸管也称作晶闸管，它是由PNPN四层半导体组成的元器件，有3个电极，阳极A，阴极K和操控极G。

晶闸管在线路中可以完成交流电的无触点开关操控，以小电流操控大电流，且不象继电器那般操控时有火花形成，并且运作快、使用期长、稳定性好。在调速、调光、调压、调温和其余各类控制回路中都有它的身影。

晶闸管分成单向的和双向的，符号也不一。单向晶闸管模块有3个PN结，由最外层的P极和N极引出2个电极，各自称作阳极和阴极，由中间的P极引出1个操控极。

单向晶闸管模块有其独特的特点：当阳极接反方向电压，或阳极接正方向电压但操控极不加电压时，它不导通，而阳极和操控极一起接正方向电压时，它便会变为导通模式。一旦导通，操控电压便丧失了对它的操控作用，无论是否操控电压，也无论操控电压的极性怎样，将始终处在导通模式。要想断开，仅有把阳极电压下降到某个临界值或反方向。

双向晶闸管模块的引脚多数是按T1、T2、G的顺序从左至右排布（电极引脚朝下，直面有字符的1面时）加在操控极G上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。与单向晶闸管模块的差别是，双向晶闸管模块G极上触发脉冲的极性改变时，其导通方向就伴随着极性的变动而改变，因此可以操控交流电负载。

而单向晶闸管模块经触发后只有从阳极向阴极单方向导通，因此晶闸管有单双向之分。电子制作中常见晶闸管，单向的有MCR－100等，双向的有TLC336等。
