整流桥模块实例说明

从图1能够看得出，若图中的可控硅模块未开启，即便3、4、5脚添加功率电，电流无法借助该可控硅模块流通，只有借助其它旁路(如缓上电电阻)流通。利用该可控硅模块，可完成缓上电的自动控制功用。

从图1也能看得出，DFA100BA160可分成輸入部分(3、4、5脚)和輸出(1、2)二部分，控制部分(6、7脚)。

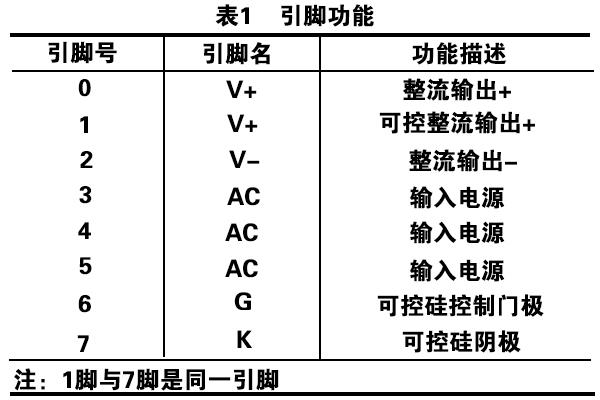

2DFA100BA160引脚功用见表1
2DFA100BA160在伺服系统上的运用

一种用DFA100BA160作缓上电自动控制的典型伺服系统的功率线路(见图2)
图中A、B、C为3φ380VAC的輸入端，KZi为整流桥内嵌可控硅模块的控制輸入端，R5、R6为功率电路的缓上电电阻，与此同时R6也是TLP741光耦的电源采样电阻。

上述便是CATELEC西班牙对整流桥模块实例说明的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
