整流桥模块工作原理

整流桥模块便是将整流管封在一个壳内了。分全桥和半桥。全桥是将接入好的桥式整流线路的4个二极管封在一块。半桥是将4个二极管桥式整流的一半封在一块，用2个半桥可构成1个桥式整流线路，一个半桥也能够构成变压器带中心抽头的全波整流线路，选取整流桥模块要考虑 整流线路和运行电压。
整流桥模块当做1种功率元器件，十分普遍。使用于各类电源设备。

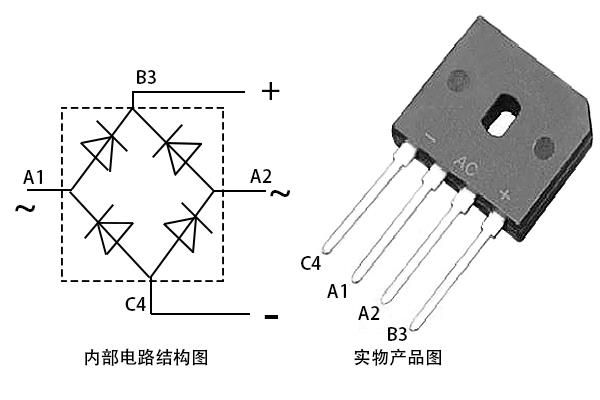

其内部主要是由4个二极管构成的桥路来达到把輸入的交流电压转换为輸出的直流电压。

在整流桥模块的每一个工作周期内，同一时间段仅有2个二极管进行工作，借助二极管的单向导通作用，把交流电转变成单向的直流脉动工作电压。

桥内的4个首要发热元器件——二极管被分为2组各自安装在直流輸出的引脚铜板上。

在直流輸出引脚铜板间有2块接入铜板，它们各自与輸入引脚（交流輸入导线）相接，形成我们在外观上看见的有4个对外接入引脚的全波整流桥。

因为该系列整流桥模块基本都是使用塑胶封装构造，在上述的二极管、引脚铜板、接入铜板和接入导线的周边充满了当做绝缘、导热的骨架填充物质——环氧树脂。

但是，环氧树脂的导热系数是非常低的（通常为0.35℃W/m，最高为2.5℃W/m），所以整流桥模块的结--壳热阻通常都非常大（通常为1.0~10℃/W）。

通常情形下，在元器件的有关参数表里，厂家都是会出示该元器件在自然冷却情形下的结—环境的热阻（Rja）和当元器件内置一散热器，借助散热器进行元器件冷却的结--壳热阻（Rjc）。
