双向晶闸管模块的构造与等效电路图

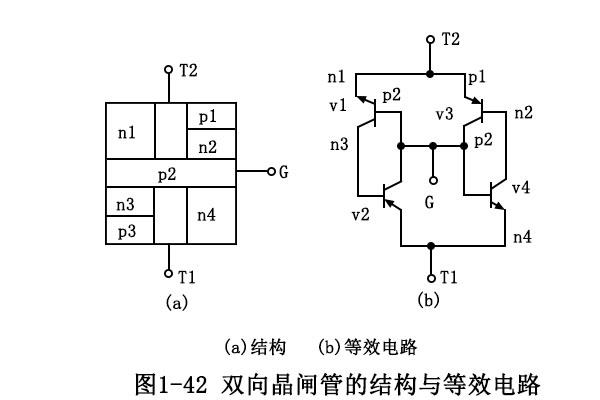

三端双向晶闸管模块，是在单向晶间管的基础上发展起来的，其内部构造和等效线路如下图1-42所显示。
双向晶闸管模块是由具备公共控制极的2个反方向并接的单向晶闸管模块构造而成。因为2个单向晶闸管模块是反方向并接的，控制极之外的两端就不再称阳极、阴极了，习惯上用T1极、T2极表示这两个端。当G极和T2极对T1的电压均为正时，图1-42（b）中的晶体管V3、V4导通，这时T2是阳极，T1是阴极。当G极和T1极对T2的电压均为正时，V1、V2导通，这时T1又变为阳极，而T2为阴极。

（1）用数字万用表分辨

T2的分辨。把数字万用表打到R×1Ω档，两电笔交换接触双向晶闸管模块的任意2个电极，会出现某1个电极对另2个电极都使数字万用表指针不偏转的情形，则该电极便是T2。

T1与G的分辨。数字万用表仍用R×1Ω档，在另2个电极中，先任意假设某极为T1,则另一极假设为G,将一电笔接触假设的T1,另一电笔接T2,这时指针无偏转，之后用导线将假设的G与T2短接一下，数字万用表指针立即偏转且一直维持这一状态；再互换一下对两脚的假设，也应该偏转，这2次中偏转最大的1次所假设的T1和G是正确的。

（2）用数字万用表分辨

由图1-42可知，在T1-G,G-T2间各有1个PN结。通常情形下，T1-G的正方向电阻值RF1要比G-T2的正方向电阻值RF2小一些。例如RF1=40Ω,RF2=50Ω.依据这一点，非常容易辨别3个电极，数字万用表电阻档的测试电流大小，可改成普通万用表的R×1档或R×10档测量。
