PIN二极管介绍

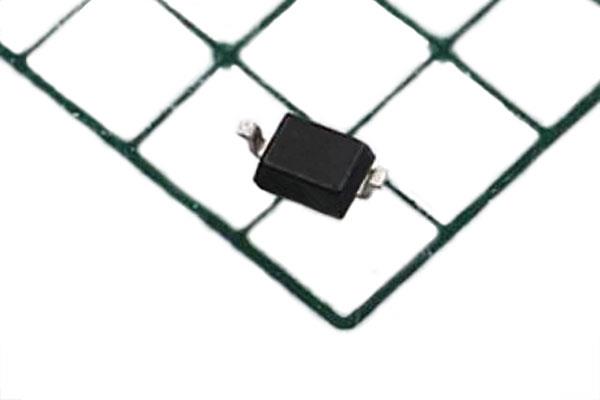

普通的二极管模块由PN结构成。在P和N半导体材料间添加一薄层低掺杂的本征(Intrinsic)半导体层，构成的这类P-I-N构造的二极管模块便是PIN二极管模块。正因为有本征(Intrinsic)层的存在，PIN二极管模块使用很普遍，从低频到高频的使用都有，主要用在RF行业，用来RF开关和RF保护线路，还有用来光电二极管模块(PhotoDiode)。PIN二极管模块包含PIN光电二极管模块和PIN开关二极管。

微波开关借助PIN管在直流正，反偏压下展现类似导通或断开的阻抗特性，实现了控制微波信号通道转变作用。PIN二极的直流伏安特性和PN结二极管模块是相同的，但在微波频段却有本质的差别。因为PIN二极I层的总电荷主要由偏置电流产生。而不是由微波电流瞬时值产生，所以其对微波信号只展现1个线性电阻。此阻值由直流偏置决定，正偏时阻值小，接近于短路，反偏时阻值大，接近于开路。所以PIN二极对微波信号不产生肥线性整流作用，这是和通常二极管模块的本质区别，所以它很适用于做微波控制元器件。

所以，可以把PIN二极管模块作为可变阻抗元器件使用。它常被使用于高频开关（即微波开关）、移相、调制、限幅等线路中。PIN二极管的特性：

加负电压（或零偏压）时，PIN管等效为电容+电阻；加正电压时，PIN管等效为小电阻。用改变构造尺寸及选用PIN二极管参数的方式 ，使短路的阶梯脊波导的反射相位（基准相位）与加正电压的PIN管控制的短路波导的反射相位相同。还要求加负电压（或0偏置）的PIN管控制的短路波导的反射相位与标准相位相反（-164°～+164°间便可）。
