检测大功率双向晶闸管模块触发能力的办法

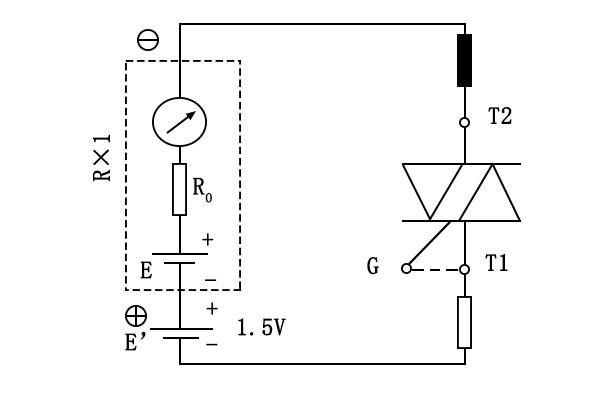

因为小功率双向晶闸管模块的触发电流仅有几十毫安，所以可以用R×1档检测其触发能力。大功率双向晶闸管模块则不同，例如BA40-700型40A/700V双向晶闸管模块的IGT=100毫安，通过R×1档已不能使管子触发。因此可选用图5.9.13所显示线路，给数字万用表R×1档外接一节1.5V电池E′，将检测电压升到3V，同时增加检测电流（I′M=3V/R0）。

以500型数字万用表R×1档举例，将E′接在数字万用表“+”插孔与红电笔间，这时总电压E+E′=3V。该电阻档的欧姆中心值R0=10Ω，改装后的短路电流I′M=（E+E′）/R0=3V/10Ω=300毫安，实际可供应100毫安左右的检测电流。图1中的虚线代表在检测时T1极与G极可以短路，也可能开路。具体检测步骤见5.9.7。

注意事项：

本办法对检测大功率单向晶闸管也适用。
