肖特基二极管模块的封装

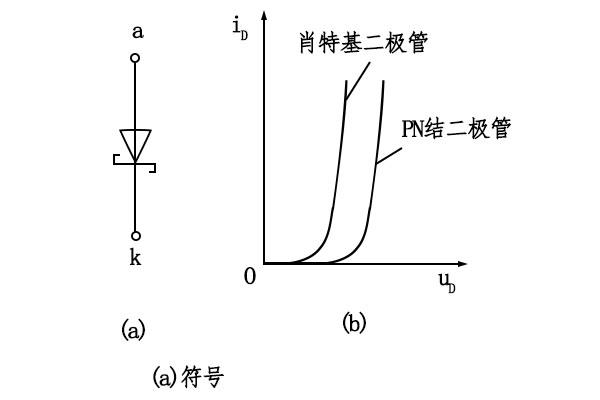

肖特基二极管模块分成有引线和表层安装（贴片式）2种封装类型。应用有引线式封装的肖特基二极管模块通常做为高频大电流整流二极管、续流二极管或保护二极管应用。它有单管式和对管（双二极管）式2种封装类型。

肖特基对管又有共阴（两管的负极连接）、共阳（两管的正极连接）和串接（1只二极管的正极接另1只二极管的负极）三种管脚引出形式。

选用表层封装的肖特基二极管模块有单管型、双管型和三管型等各种封装形式，有A~19种管脚引出方式。

肖特基二极管模块的检查办法

下边借助1个实例来讲述检查肖特基二极管模块的办法。检查内容包含：①识别电极；②检查管子的单方向导电性；③测正向导压降VF；④检测反方向击穿电压VBR。

被测管为B82-004型肖特基管，共有3个管脚，将管脚按照正面（字面面向人）从左至右顺序编上序号①、②、③。选用500型数字万用表的R×1档进行检测，全部数据整理成下表：

肖特基二极管模块测试结论：

第1，按照①—②、③—④间均可测到正方向电阻，判别被测管为共阴对管，①、③脚为2个阳极，②脚为公共阴极。

第2，因①—②、③—②之间的正方向电阻只几欧姆，而反方向电阻为无穷大，故具备单方向导电性。

第3，内部两只肖特基二极管模块的正向导通压降各自为0.315V、0.33V，均小于手册中给出的最大的允许值VFM（0.55V）。

此外运用ZC25-3型兆欧表和500型数字万用表的250VDC档测到，内部两管的反方向击穿电压VBR先后为140V、135V。查手册，B82-004的最大反方向工作电压（即反方向峰值电压）VBR=40V。表明留着较高的安全系数。

上述便是CATELEC西班牙对肖特基二极管模块的封装的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
