三相全波整流电路中逆变原理

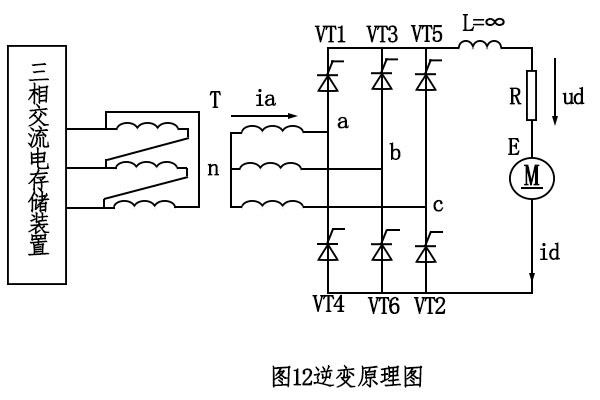

逆变工作原理如下图12所显示。
如下图12所显示，当电机M运作时，调整整流线路的触发角α使α《90°，此刻整流线路运作在整流模式，三相交流点存储设备向M送电使M运作在电动模式，电能转变为动能推动汽车行驶。

当电机M能量过剩时，调整α角使α》90°，使输出直流电压Ud平均值为负值，且|Em|》|Ud|，此刻整流线路运作在逆变模式，电机M的过剩能量转化为电能，M向三相交流电存储设备输送电流，三相交流电存储设备接受并存储电能。

上述便是西班牙CATELEC介绍的三相全波整流电路中逆变原理，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
