肖特基二极管模块的构造

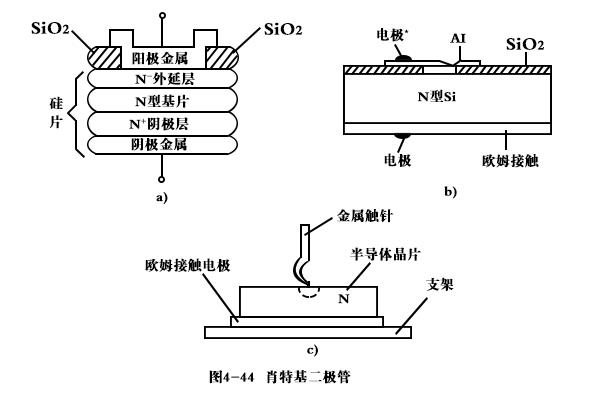

新型高压SBD的构造和材质与传统式SBD是有差异的。传统式SBD是利用金属与半导体触碰而组成。金属材质可选择铝、金、钼、镍和钛等，半导体通常为硅（Si）或砷化镓（GaAs）。

因为电子比空穴迁移率大，为得到优良的频率特性，故选择N型半导体材质做为基片。想要减少SBD的结电容，提升反方向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N－薄层。

CP是管壳并接电容，LS是引线电感，RS是包含半导体体电阻和引线电阻以内的串联电阻，Cj和Rj各自为结电容和结电阻（均为偏流、偏压的函数）。　我们明白，金属导体内部有很多的导电电子。

当金属与半导体触碰（两者间距仅有原子大小的数量级）时，金属的费米能级低过半导体的费米能级。在金属内部和半导体导带相对应的分能级上，电子密度低于半导体导带的电子密度。所以，在两者触碰后，电子会从半导体向金属扩散，进而使金属携带负电荷，半导体带正电荷。

因为金属是理想的导体，负电荷只遍布在表层为原子大小的1个薄层之内。而针对N型半导体而言，失去电子的施主杂质原子变为正离子，则遍布在较大的厚度当中。

电子从半导体向金属扩散运作的结论，生成空间电荷区、自建电场和势垒，同时耗尽层只在N型半导体一侧（势垒区全部落在半导体一侧）。

势垒区中自建电场方向由N型区指向金属，随热电子发射自建场提升，与扩散电流方向相反的漂移电流增大，最终实现动态平衡，在金属与半导体间生成1个触碰势垒，这就是肖特基势垒。

在另加电压为零时，电子的扩散电流与反方向的漂移电流等同，实现动态平衡。

在加正向偏压（即金属加正电压，半导体加负电压）时，自建场削弱，半导体一侧势垒降低，于是生成从金属到半导体的正向电流。

当加反方向偏压时，自建场增强，势垒高度提升，生成由半导体到金属的较小反方向电流。

所以，SBD与PN结二极管一样，是一种具有单向导电性的非线性器件。
