西班牙CATELEC:双臂晶闸管模块交流调压主电路图

同2只大功率晶闸管模块（额定电流数百安）借助并接或串连后，用来构成桥式线路的“双臂”，这种新型器件叫作双臂晶闸管模块。

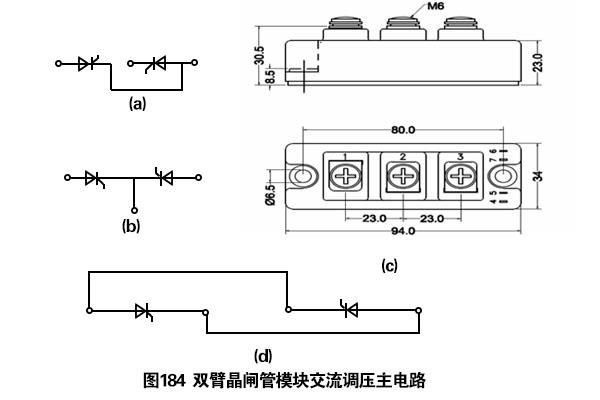

图184双臂晶闸管模块交流调压主线路

比较常见的双臂晶闸管模块有串联式和并联式两类，如下图184所显示。当中图a为双臂串连晶闸管模块，图b为双臂负极并接晶闸管模块，图c为外形尺寸图。

将一个双臂串连晶闸管模块按图d所显示连接，就可以实现交流调压。此线路可以用在单相输出功率比较大且要调压的场所。
上述便是西班牙CATELEC对双臂晶闸管模块交流调压主电路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
