西班牙CATELEC:光控晶闸管冲床保护电路图

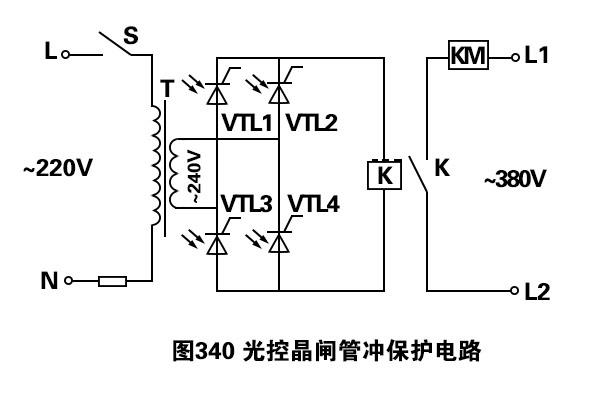

图340光控晶闸管模块冲床保护线路

4只光控晶闸管模块VTL1~VTL4构成了桥式整流线路。当中，VTL1、VTL2为1组，VTL3、VTL4为另一组。将2组光控晶闸管模块各自放置在受保护动力的禁区（即保护区域）内。设备运行时，运行灯光照射到这4只光控晶闸管模块上，继电器K吸合，设备正常运行。

当人体的某一部分误进设备的禁区，遮挡了运行灯光，哪怕只有遮信了4只光控晶闸管模块中的1只，都要使继电器K缺电，进而使接触器KM停电。倘若该设备的电动机配有电磁离合器（或配有“电动机制动线路”，参见《实用电工电路300例》一书，机械工业出版社2002年1月出版），设备即刻停机，进而社绝了生命安全意外的发生。
上述便是西班牙CATELEC对光控晶闸管冲床保护电路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
