三相全波整流电路的工作原理是什么?

主线路原理说明

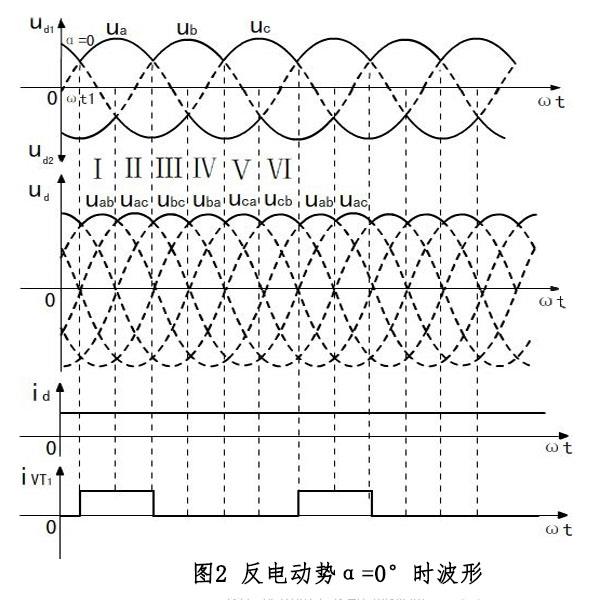

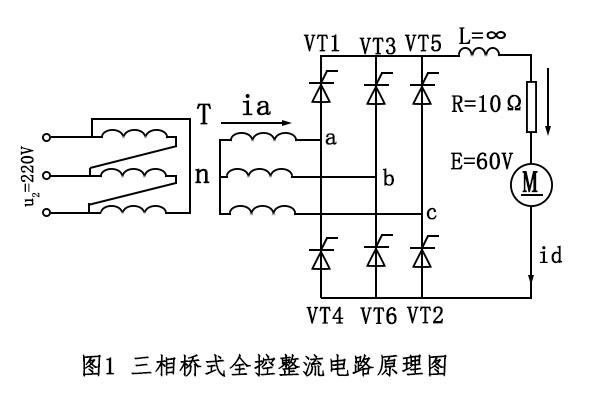

整流线路的负载为带反电动势的阻感负载。假定将线路中的晶闸管模块换作二极管，这样的话也就就好比晶闸管模块触发角α=0o时的情况。这时，对共阴极组的3个晶闸管模块，阳极所接交流电压值最高的1个导通。而对共阳极组的3个晶闸管模块，则是阴极所接交流电压值最低（也就是说负得最多）的1个导通。如此，任一时刻共阳极组和共阴极组中都各有1个晶闸管模块处在导通模式，添加于负载上的电压为某一线电压。这时线路工作波型如下图2所显示。
α=0o时，各晶闸管模块均在自然换相点处换相。由图内变压器二绕组相电压与线电压波型的对应关系看得出，各自然换相点便是相电压的交点，另外也是线电压的交点。

在解析ud的波型时，既可从相电压波型解析，也能从线电压波型解析。从相电压波型看，以变压器2次侧的中点n为参考点，共阴极组晶闸管模块导通时，整流输出电压ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud=ud1－ud2是2条包络线间的差值，将其对应到线电压波型上，即是线电压在正半周的包络线。

直接从线电压波型看，因为共阴极组里处在通态的晶闸管模块对应的最高（正得最多）的相电压，而共阳极组里处在通态的晶闸管模块对应的是最小（负得最多）的相电压，输出整流电压ud为这两个相电压相减，是线电压中最高的1个，所以输出整流电压ud波型为线电压在正半周的包络线。

因为负载端接得有电感且电感的电阻值趋向无穷大，电感对电流改变有抗拒功效。经过电感器件的电流改变时，在其两边产生感应电动势Li，它的极性事阻拦电流改变的。当电流增加时，它的极性阻拦电流增加，当电流减少时，它的极性反过来阻拦电流减少。电感的这种功效使得电流波型变得平直，电感无穷大时趋向一条平直的直线。

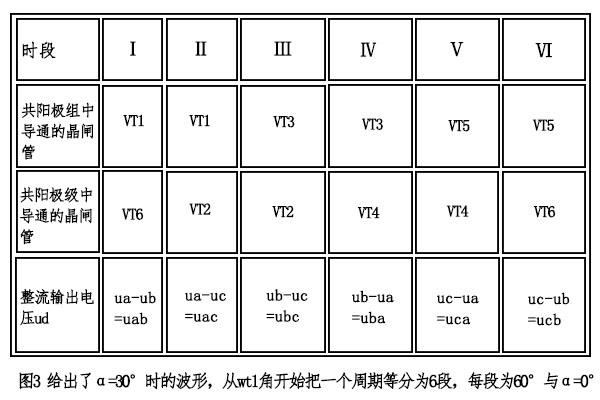

为了说明各晶闸管模块的运行情况，将波型中的1个周期等分为6段，每段为60o，如图2所示，每一段中导通的晶闸管模块及输出整流电压的情况如表所示。由该表可见，6个晶闸管模块的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

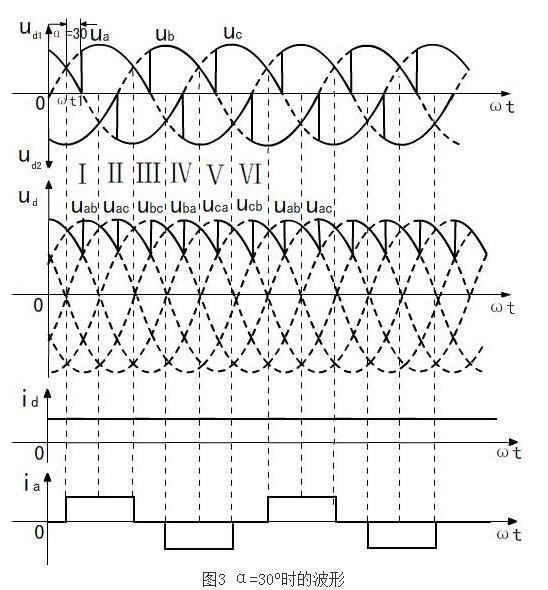

图3给出了α=30o时的波型。从ωt1角开始把一个周期等分为6段，每段为60o与α＝0o时的情况相比，一周期中ud波型仍由6段线电压构成，每一段导通晶闸管模块的编号等仍符合表1的规律。区别在于，晶闸管模块起始导通时刻推迟了30o，组成ud的每一段线电压所以推迟30o，ud平均值降低。晶闸管模块电压波型也相应发生变化如图所示。图中同时给出了变压器2次侧a相电流ia的波型，该波型的特点是，在VT1处在通态的120o期间，ia为正，因为大电感的作用，ia波形的形状近似为一条直线，在VT4处在通态的120o期间，ia波形的形状也近似为一条直线，但为负值。
由以上解析可见，当α≤60o时，ud波型均连续，对于带大电感的反电动势，id波型因为电感的作用为一条平滑的直线并且也连续。

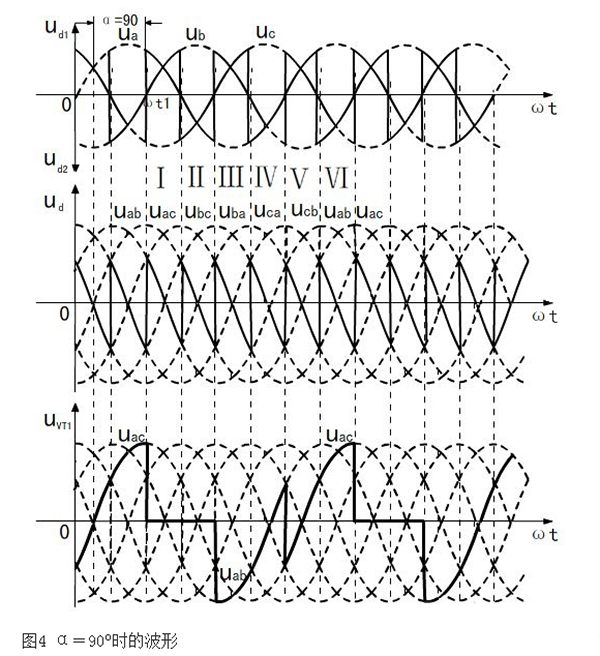

当α＞60o时，如α＝90o时电阻负载情况下的运行波型如下图4所显示，ud平均值持续下降，因为电感的存在延迟了VT的断开时刻，促使ud的值产生负值，当电感足够大时，ud中正负面积基本相等，ud平均值近乎为零。这表明带阻感的反电动势的三相桥式全控整流线路的α角的移相范围为90度。
图4α＝90o时的波型
